深入 PromQL：细看 Prometheus 查询的内部机制

原作者 Bryan Boreham 虽然是 Prometheus 维护者，也经常阅读 Prometheus 代码，但仍觉得 Prometheus 查询语言 PromQL 的许多细节不够清晰。他常常查资料或深入源码才弄明白某项行为，下个月却又忘了。

为了不辜负 Grafana Labs 杰出工程师这一职位，Bryan 决定写一份明确的指南：执行 PromQL 查询时，究竟发生了什么？

上个月的 PromCon 2024，原作者在“Inside a PromQL Query: Understanding the Mechanics”演讲中向 Prometheus 社区分享了这些发现。（《深入 PromQL 查询：理解内部机制》）

本文回顾并扩展演讲中的要点，希望让你了解 Prometheus 的内部工作，理解数据如何从来源流向 API 输出，并提供进一步探索这一广泛主题的资源。

版本范围：这里描述的是 Prometheus 2.54 与3.0 beta 的 PromQL 实现。细节可能随时间变化。

PromQL 概览

深入查询机制之前，先重温几个基础概念。

PromQL 查询用于表达：要使用哪些指标，以及对这些指标执行什么操作，以计算结果。

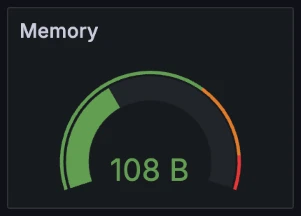

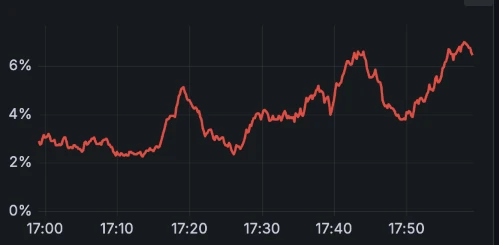

这些查询通常用于填充仪表盘，主要有两类：

• 即时查询：观察单个时间点。




• 范围查询：观察一段时间内的变化。




PromQL 文档已经给出详细定义，这里只简要介绍查询的组成：（查询文档）

• 选择器：指标名加标签匹配器，例如 http_requests_total{status="200"}。
• 函数：例如 abs 求绝对值，rate 计算每秒增长速率。
• 聚合：例如 sum、max，可以指定维度，如 sum by (status)。
• 运算符：例如 > 与 +。

一个查询例子是 sum by (status) (rate(http_requests_total[5m]) > 0)。

它先计算 HTTP 请求在5分钟窗口内的速率，筛选确实有请求的序列，再按 status 求和。

Prometheus 内部承担主要工作的模块称为引擎。解析器将 PromQL 转换为抽象语法树（AST），引擎执行这棵树，从存储拉取数据，最后输出结果。下文会进一步介绍 AST。（抽象语法树（AST））

解析

解析器把 PromQL 文本转换为驱动查询引擎的数据结构。例如以下查询：

rate(http_requests_total[5m]) > 0

解析器会把它转换为下图所示的树：

这在技术上称为抽象语法树。简单说，它用节点表示选择器、运算符、函数等结构。树只有一个根，位于图的顶部；计算机中的树向下生长。沿着链接遍历，就能找到原查询中的全部组成部分。

PromQL 执行

引擎首先遍历 AST，为每个选择器节点调用 Select()。这是一个接口，由 Prometheus 内置存储和配置的远程存储实现。下面重点介绍内置存储。

如何在索引中查找选择器

用一些示例数据说明时间序列查找。我们统计 HTTP 服务器请求，按方法与响应状态划分。除这些标签外，每个序列都有一个任意数字 ID。

PromQL 选择器看起来像一个序列，但不必指定全部标签。例如 http_requests_total{status="200"} 应当取得具有该状态的两个序列。

索引先按标签名组织。每个标签名下列出所有取值，每个值又对应序列 ID 列表。数据库传统上把这种列表称为 postings，即倒排列表。

指标名也只是一个标签，其特殊名称为 __name__。

因此，http_requests_total{status="200"} 等价于 {__name__="http_requests_total",status="200"}。

查索引时，对每个条件找到匹配的倒排列表，再求交集，就得到同时满足选择器全部条件的序列。

选择器可以使用不等于条件，此时要移除匹配的序列。引擎先计算增加结果的选择器，再执行移除。

选择器可以用正则表达式匹配，例如 status=~".00"。正则表达式要对每个可能取值进行匹配，决定包含哪些序列。

Prometheus 对只能匹配固定字符串集合的正则表达式有特殊处理，例如 status=~"200|404"。此时直接在索引中查找这些字符串，避免扫描全部取值。

倒排索引在磁盘上的存储细节，可参阅 Ganesh Vernekar 的文章 TSDB: Persistent Block and its Index。（TSDB：持久化块及其索引）

这一节描述了引擎调用 Select() 获取序列的过程。接下来看看如何从序列取得单个数据点，也就是样本。

样本时间戳

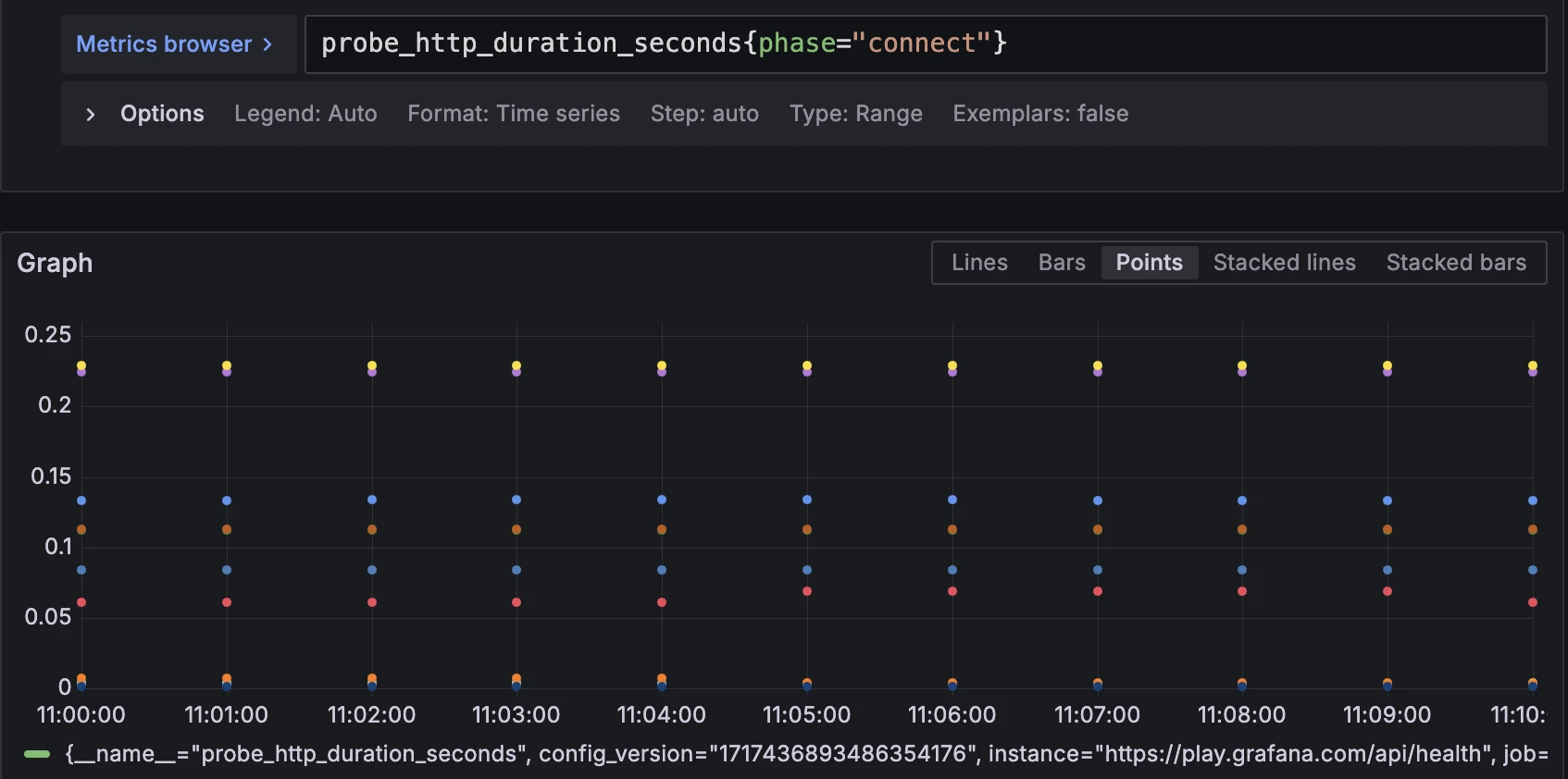

为了说明序列与样本的概念，看看 Grafana 中展示的简单查询。

查询返回14个时间序列，分别来自不同数据源。每个样本都有数值，绘制在纵轴；还有时间戳，沿横轴排列。各序列使用不同颜色。时间戳根据 step 参数以规则间隔对齐；原作者示例 Grafana 选择了1分钟。比较数值或进行算术运算时，通常希望各点对齐。

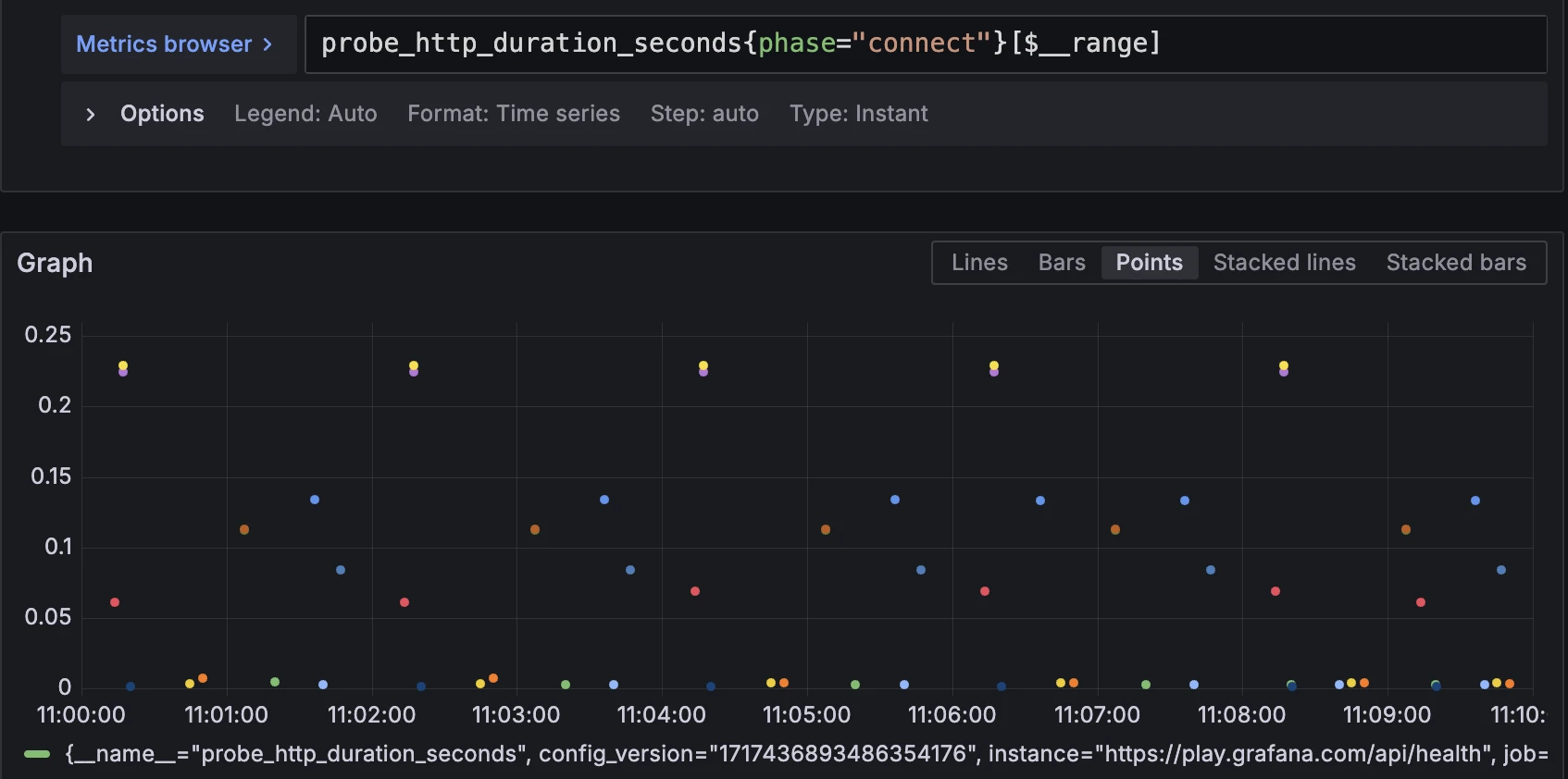

真实数据通常并不整齐。在 Grafana 中选择 Type: Instant，同时把整个仪表盘范围作为范围向量选择器 [$__range]，就能看到底层数据点。理解 PromQL 计算输入时，这个小技巧非常有用。

原作者示例各数据源的采样时间偏移不同，因此所有点看起来散布在面板中。

PromQL 在同一时间戳从各序列各取一个样本，称为即时向量。范围向量则包含一组时间序列，每个序列保留时间区间内的一组数据点。在 PromQL 中，范围向量用方括号内的时间长度指定，例如 [5m] 表示5分钟。

范围向量与范围查询不同。范围向量出现在 PromQL 表达式内部；范围查询则从开始到结束时间，按规则间隔反复执行完整表达式。

将序列展开为样本

在引擎代码中，Select() 返回迭代器抽象。访问每个选择器节点时，节点变为 Series 对象集合。需要数据点时，先定位到请求时间减去回看时间的位置，然后逐样本向前移动，直到到达请求时间。

样本可以是浮点数；如果启用了原文当时仍为实验性的原生直方图功能，也可以是完整直方图。（原生直方图功能）

PromQL 函数

原文版本约定义了75个函数，可按工作方式分组：（函数文档）

• 输入一个数据点、输出一个结果的简单函数，如 abs、sqrt。对于即时向量，它们遍历全部序列，计算结果，再输出即时向量。
• 行为类似但接受额外参数的函数，例如 clamp。
• 日期时间函数，例如 month、year、timestamp。它们或按上述方式工作，或在没有参数时作用于 PromQL 当前计算的时间。
• 只处理原生直方图样本的直方图函数。
• 处理范围向量的函数，如 rate、max_over_time、resets。它们对各序列在时间窗口内的整组数据点计算结果。
• label_join 与 label_replace 操作序列而非样本，因此需要特殊处理。
• 接收即时向量、按值或标签排序的函数。

多数函数的输出序列与输入一一对应，但会移除序列名 __name__ 标签，因为 f(foo) 不再是 foo。例外是 last_over_time，它的值与原序列完全相同，只是在时间上移动了。

PromQL 聚合

聚合看起来像函数，工作方式却明显不同。例如下式先计算 rate，再按 status 求和：

sum by (status) (rate(http_requests_total[5m]))

聚合有三种形式：

• sum、avg、count、stdvar、stddev、quantile：为表达式指定的每组生成一个输出序列，只保留 by(…) 指定的标签。
• topk、bottomk、limitk 保留输入标签，并按第一个参数 k 限定每组的序列数量。limit_ratio(r, v) 也保留输入标签，但按比例 r 抽样，而不是选择固定的 k 个序列；具体语义参见 官方聚合运算符说明。
• count_values：输出包含 by(…) 标签，再增加一个表示所统计值的标签。

每种情况都会为各输出序列构建对象，遍历输入，累积所需结果。

PromQL 运算符

作为一门丰富的语言，PromQL 提供多种运算符：

• 算术二元运算符：+、-、*、/、%、^。
• 比较二元运算符：==、!=、>、<、>=、<=。
• 逻辑或集合二元运算符：and、or、unless。

在两个即时向量之间使用二元运算符时，PromQL 会匹配标签。下面的基本例子按两侧标签一一匹配：

mem_total_mb - mem_free_mb

与前面讨论的算术运算一样，这个例子的输出不包含 __name__ 标签。

一个常见模式是将含有数值的序列，与提供更多标签、且每个值均为1的 info 序列连接。例如：

disk_mb * on (host) group_left(team) host_info

on 指定参与匹配的标签列表；group_left 表示左侧为“多”侧，多个左侧序列可以匹配右侧同一个序列。括号中列出的额外标签将从另一侧添加。

引擎先从每个序列中提取仅包含 on 标签的签名，在“一”侧建立签名映射（哈希表），然后遍历“多”侧寻找匹配。

最后组装结果序列，取“多”侧全部标签（除 __name__ 外），再从“一”侧加入 group_left 指定的额外标签。

二元运算可能是 PromQL 中计算开销最大的部分之一，因为每个时间步都要重新构建哈希表并查找匹配，防止上个时间步之后有序列开始或停止。

排序

即时查询默认以任意顺序返回数据，除非用 sort、sort_by_label 等函数要求特定顺序。范围查询则在全部处理结束后，按标签的字母顺序排列输出；因此在范围查询表达式中再用排序函数，并不会改变最终结果顺序。

输出

PromQL 查询通常通过 Prometheus 的 HTTP API 发送，结果以 JSON 返回。JSON 转换由引擎之外的 web/api 包完成。（HTTP API）

查询执行失败时，不会返回数据，而是返回错误字符串和用于分类的 errorType，例如 bad_data 或 timeout。引擎内部通过 Go 的 panic 报告错误，类似 Java 或 C++ 的异常，避免沿执行路径每一步都检查错误。

查询成功时，除了请求的数据，也可能返回 infos 和 warnings。info 程度较轻，例如计数器名未以 _total 结尾；warning 更严重，通常表示查询存在问题，例如 quantile 参数超出0到1的范围。

在查询 URL 中添加 &stats=1，可以取得执行统计。JSON 末尾会增加时间与数据量信息，例如 queryPreparationTime、execTotalTime。这些测量也被汇总到 summary 类型指标 prometheus_engine_query_duration_seconds 中。

如何观察内部执行

如果需要比指标或查询统计更详细的信息，可以通过追踪与性能剖析观察查询。

追踪

Prometheus 集成了 OpenTelemetry 追踪。如果有 Jaeger 或 Grafana Tempo 等分布式追踪系统，可以查看单个查询以及它们如何执行。（Jaeger · Grafana Tempo）

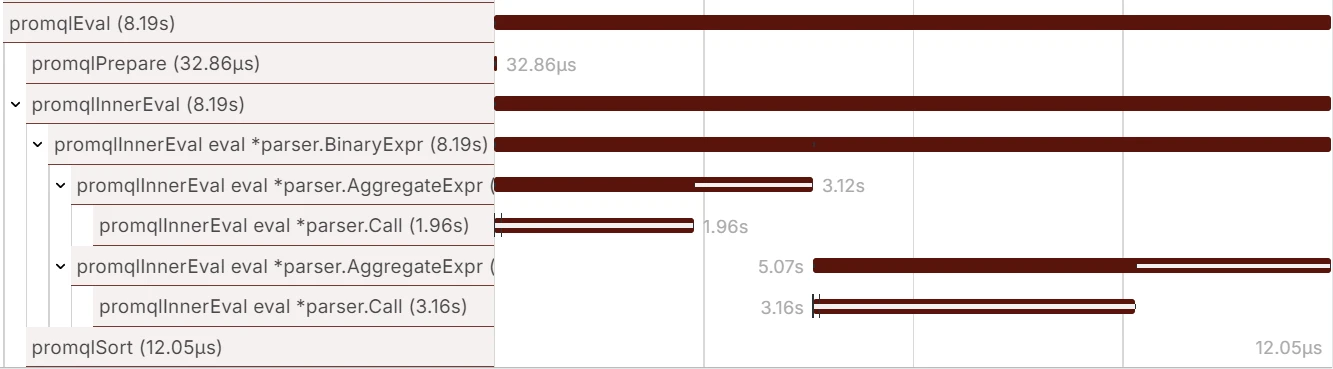

示例查询为 sum by(job, mode) (rate(node_cpu_seconds_total[1m])) / on(job) group_left sum by(job)(rate(node_cpu_seconds_total[1m]))。

追踪由 span 组成，每个都有开始与结束时间。查看器中，时间从左向右，调用流从上向下。span 的缩进显示引擎执行 AST 各节点的方式。本例 BinaryExpr 调用两个 AggregateExpr；它们各调用一个表示 rate() 的 Call 节点。范围向量选择器的数据获取显示在各 Call span 内。

性能剖析

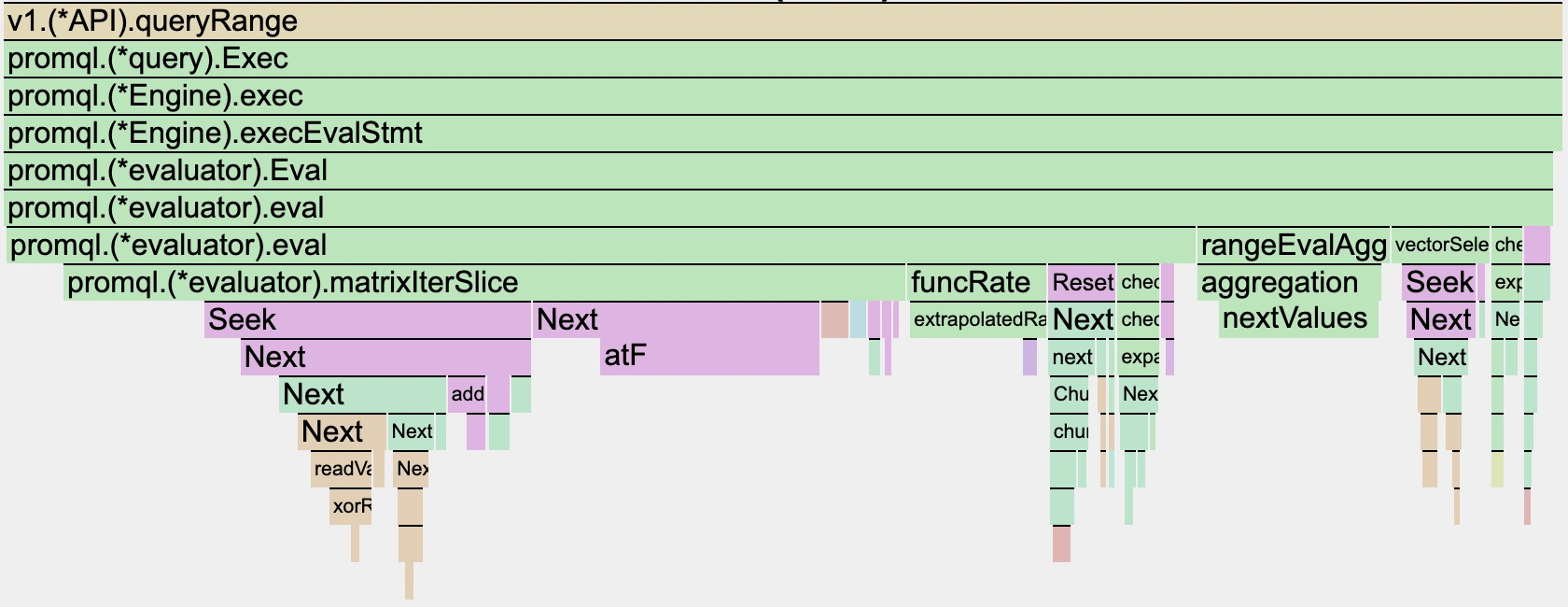

借助 Go 运行时，Prometheus 也支持 CPU 与内存性能剖析，因此可以观察 CPU 使用。原作者的下图展示30秒内混合查询的执行，不能直接映射到某一个查询，但仍能看到调用分布。这是一幅火焰图：函数调用从上到下，条形宽度表示采样时间中有多少花在该函数上。（火焰图视图）

进一步学习

正如 PromCon 2024 演讲提到的，查询执行与提高查询效率涉及大量内容。本文与演讲可作为起点；原文还提到完整幻灯片（3.4MB），这一主题仍能深入很多。

学习 PromQL 时，Grafana Prometheus 查询编辑器的构建器模式有助于理解表达式如何组合，也方便查看可用操作。独立工具 PromLens 更进一步，帮助构建、理解和优化查询。Prometheus 文档是最终参考，而链接中的 PromQL 速查表可能更容易理解。（构建器模式 · PromLens · Prometheus 文档 · PromQL 速查表）

还可以在 Grafana Community Slack 和多个 Prometheus 社区频道寻求建议、交流技巧。作者期待在那里与你相遇。（Grafana Community Slack · Prometheus 社区频道）
