把二维数值网格制作成可更新的 Bokeh 等值线图

原文：Bokeh Contributors，Contour plots。中文翻译与技术整理：未完纪。2026-10-08 核对 Bokeh 3.10.0 文档；等值线功能自 Bokeh 3.0 引入。

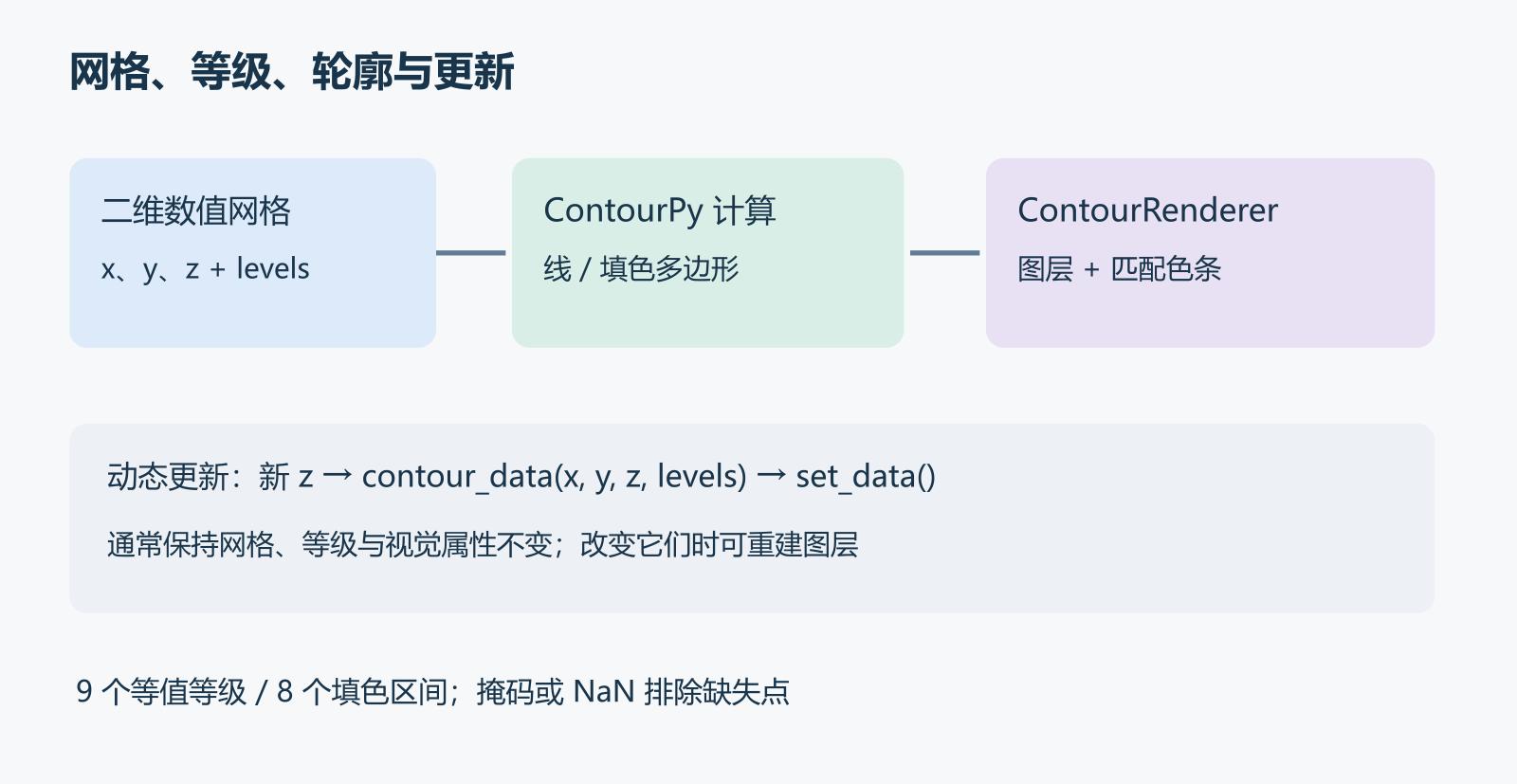

图：从数值网格到等值线图的技术路径，未完纪原创示意；不冒充 Bokeh 实际运行截图。

等值线图在二维四边形网格上计算数值相同的曲线，也可以填充相邻等级之间的区域。Bokeh 的 contour() 一次调用就能生成线和填色多边形，再用相同渲染器构造匹配的色条。数值轮廓由 Python 端的 ContourPy 计算，Bokeh 负责显示。

本文完整整理 Bokeh 官方 Contour plots 的三个例子及高级说明。所有输入由 NumPy 合成；本轮未执行代码或启动服务器，配图为技术示意。

从两个高斯函数开始

第一个例子在 x 方向取 40 个点，在 y 方向取 30 个点，再通过 meshgrid 形成形状为 (30, 40) 的网格。z 是一个正高斯峰与一个负高斯峰相加得到的场。levels 从 -1 到 1 均匀选取 9 个等值等级，Sunset8 为相邻等级间的 8 个区域提供颜色。

import numpy as np

from bokeh.palettes import Sunset8
from bokeh.plotting import figure, show

# 两个高斯函数相加形成待绘制的数值场。
x, y = np.meshgrid(np.linspace(0, 3, 40), np.linspace(0, 2, 30))
z = (
    1.3*np.exp(-2.5*((x-1.3)**2 + (y-0.8)**2))
    - 1.2*np.exp(-2*((x-1.8)**2 + (y-1.3)**2))
)

p = figure(width=550, height=300, x_range=(0, 3), y_range=(0, 2))
levels = np.linspace(-1, 1, 9)
contour_renderer = p.contour(
    x, y, z, levels, fill_color=Sunset8, line_color="black",
)

colorbar = contour_renderer.construct_color_bar()
p.add_layout(colorbar, "right")
show(p)

按惯例，z 是定义在 x、y 网格上的二维数值数组。这个例子用的是等距笛卡尔网格；levels 指定要计算哪些数值等级。要画线，必须提供 line_color；要画填色区间，必须提供 fill_color。两者都可以是一个标量属性，也可以是按等级分配的向量属性。

数量关系需要特别留意：等值线的向量属性长度应为 len(levels)，而填色多边形的向量属性长度应为 len(levels)-1。这里所有线用同一种黑色，填色使用 8 种不同颜色。construct_color_bar() 返回的色条自动沿用轮廓图的线与填色属性，避免手动维护两套不一致的颜色规则。

极坐标网格也可以使用

网格不一定必须是直角坐标下的等距网格。第二个例子以半径和角度建立二维网格，将它们映射成 x、y，再在圆形区域上定义一个二维正弦场。网格在角度方向绕回自身。

import numpy as np

from bokeh.palettes import Cividis
from bokeh.plotting import figure, show

radius, angle = np.meshgrid(
    np.linspace(0, 1, 20), np.linspace(0, 2*np.pi, 120),
)
x = radius*np.cos(angle)
y = radius*np.sin(angle)
z = 1 + np.sin(3*angle)*np.sin(np.pi*radius)

p = figure(width=550, height=400)
levels = np.linspace(0, 2, 11)

contour_renderer = p.contour(
    x=x, y=y, z=z, levels=levels,
    fill_color=Cividis,
    hatch_pattern=["x"]*5 + [" "]*5,
    hatch_color="white",
    hatch_alpha=0.5,
    line_color=["white"]*5 + ["black"] + ["red"]*5,
    line_dash=["solid"]*6 + ["dashed"]*5,
    line_width=[1]*6 + [2]*5,
)

colorbar = contour_renderer.construct_color_bar(title="Colorbar title")
p.add_layout(colorbar, "right")
show(p)

此处共有 11 个等级、10 个填色区间。hatch_pattern 的两组长度相加为 10；line_color、line_dash 与 line_width 的两组或三组长度相加为 11。借助这些向量，可以突出某些等级，例如用不同线型与线宽强调区域边界；不应把线属性与区间属性按同一长度随意拼接。

一般视觉属性可以是标量或长度正确的向量。line_color、fill_color 与 hatch_color 额外接受调色板规则：颜色序列过长或过短时会通过 interp_palette() 重采样，像 Cividis256 这样的长调色板适合这种用法。也可以传入 Cividis 调色板集合，它是从颜色数量映射到具体调色板的字典；有准确长度就直接使用，没有时会选取相近长度并线性插值。这个自动处理仅指颜色属性，不能推而广之地认为所有线型、线宽或纹理向量都能随意长度。

construct_color_bar() 的附加关键字参数会传给 ContourColorBar 构造器，所以上例可以设置色条标题。

在服务器中更新同一个等值线图层

轮廓计算发生在 Python，因此原文的动画使用 Bokeh server，而不是仅导出一个静态 HTML 就能执行 Python 回调。下面的场由四个正负高斯峰相加组成，随时间改变它们的半径；网格与等级在整个动画中保持不变。

import numpy as np

from bokeh.driving import count
from bokeh.palettes import PiYG
from bokeh.plotting import curdoc, figure
from bokeh.plotting.contour import contour_data

x, y = np.meshgrid(np.linspace(-1, 1, 41), np.linspace(-1, 1, 41))
levels = np.linspace(-1.0, 1.0, 11)

def get_z(timestep):
    delta = 0.08*np.cos(timestep*0.15)
    amps = [0.95, 0.95, -0.95, -0.95]
    xmids = [-0.4, 0.4, -0.4, 0.4]
    ymids = [-0.4, 0.4, 0.4, -0.4]
    rads = [0.4 + delta, 0.4 + delta, 0.4 - delta, 0.4 - delta]

    z = np.zeros_like(x)
    for amp, xmid, ymid, rad in zip(amps, xmids, ymids, rads):
        z += amp*np.exp(-((x-xmid)**2 + (y-ymid)**2)/rad**2)
    return z

@count()
def callback(timestep):
    z = get_z(timestep)
    new_contour_data = contour_data(x, y, z, levels)
    contour_renderer.set_data(new_contour_data)

fig = figure(width=600, height=450)
contour_renderer = fig.contour(
    x, y, get_z(0), levels,
    fill_color=PiYG, line_color="black",
    line_width=[1]*5 + [3] + [1]*5,
)

colorbar = contour_renderer.construct_color_bar()
fig.add_layout(colorbar, "right")
curdoc().add_periodic_callback(callback, 40)
curdoc().add_root(fig)

把这一段保存为 contour_animated.py 后，源文的启动方式如下。命令会启动服务并尝试打开浏览器；本轮没有执行。用于远程访问时还需要独立设计身份验证、监听地址、网络边界和部署方式，不能把本地演示命令等同于完整生产配置。

bokeh serve --show contour_animated.py

更新过程是：先按通常方式调用 contour() 并保留 ContourRenderer；计算新的 z；把新 z 与不变的 x、y、levels 传给 contour_data()；再把返回的数据交给 set_data()。之后反复执行后三步。40 毫秒是回调调度间隔，不是已经测得每秒能完成 25 帧的性能保证。

原例假设网格、等级和视觉属性不变。技术上可以修改它们，但必须同时处理图形边界和视觉属性到等级的分配关系。遇到这些变化时，通常删除旧的、不再需要的轮廓图层，再创建新图层更简单。不要只替换 z 却遗忘对应网格、色条和属性长度的改变。

缺失值与底层实现

调用 contour() 必须提供 z、levels，以及 fill_color 或 line_color 中至少一个。x、y 可省略，此时默认用两个方向网格间距均为 1 的笛卡尔网格。需要从计算中排除网格点时，可把 z 设成 NumPy 掩码数组并遮罩对应位置，或者把对应 z 值设为 np.nan。

等值线使用 MultiLine glyph 实现，填色轮廓使用 line_width 为 0 的 MultiPolygons glyph 实现。数值计算交给 ContourPy；更深入的算法与网格约束应查阅其文档。Bokeh 等值线功能从 3.0 加入，本文核对页面为 3.10.0，不把未来计划中的改进当成已交付能力。
