OPNsense IKEv2 远程接入：证书、地址池、客户端与排障

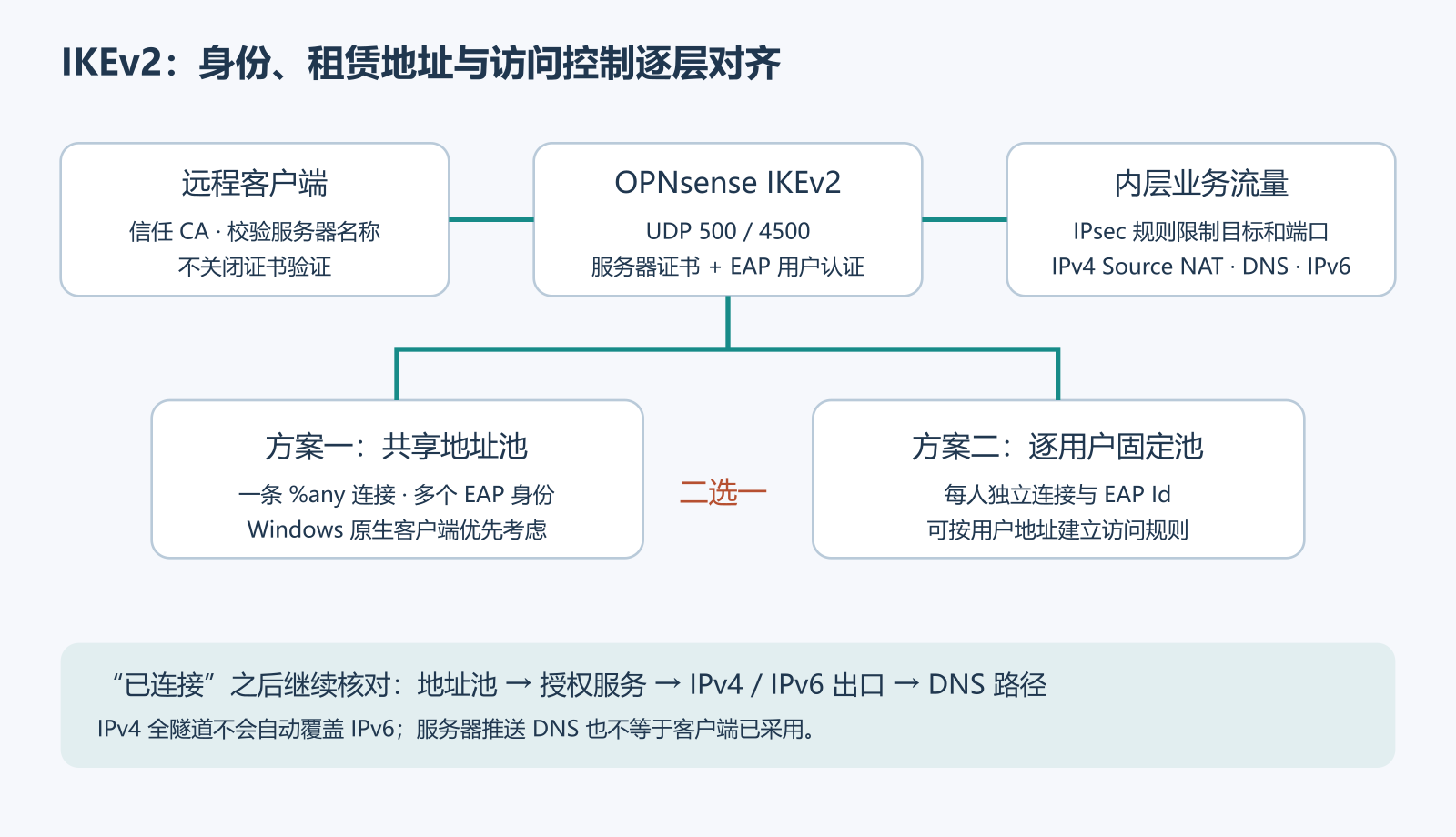

一个可用的 IKEv2 远程接入系统，需要同时解决四件事：客户端确认 VPN 服务器身份，服务器验证用户，为客户端分配虚拟地址，以及让隧道中的流量按防火墙、路由、NAT 和 DNS 策略到达目标。看到“已连接”只证明协商走到某一步，不能证明访问范围和 DNS 路径都正确。

本文依据 OPNsense / Deciso 的 IPsec – Roadwarriors IKEv2 全文翻译整理，同时覆盖共享地址池与逐用户固定地址池，不将客户端系统拆为多篇。核对日期为 2026 年 10 月 05 日。研究页记录的界面核验版本为 26.7.4_1；本次读取的是动态官方文档，没有连接该版本设备进行测试。

所有地址、域名和用户均为文档示例，必须替换为自己的规划。原文中的固定演示密码已移除，用户密码应强、独立且通过受控方式分发。本文中的命令和配置只做静态审查，未生成、导出或读取任何真实私钥，也未更改网络设备。

网络与证书准备

示例服务器名称为 vpn1.example.com，用户为 John 和 Laura。公网 DNS 的 A 记录指向 203.0.113.1，AAAA 记录指向 2001:db8:1234::1。这些地址必须是防火墙实际可绑定且客户端可到达的地址。IPv6 可以不部署，但若客户端本身有双栈网络，仍要明确未入隧道的 IPv6 和 DNS 应如何处理。

在 System → Trust 建立或导入受控的 CA 和服务器叶证书。主教程命名 CA 为 IPsec CA、叶证书为 vpn1.example.com。它链接的 证书链教程说明了根 CA、可选中间 CA 和叶证书的关系；服务端证书应选服务器用途，DNS Alternative Names 与实际连接名匹配，密钥算法、有效期和签名算法按组织策略及客户端支持选择。

客户端导入的是可信 CA 的公开证书，不是服务器私钥。根 CA 私钥应离线保护，叶证书私钥仅交给实际服务端；证书轮换、吊销及到期需要单独维护。不要关闭服务器证书验证来解决认证故障。

进行网络变更前，保留独立控制台，导出加密 XML 配置备份，并记录接口映射和现有服务状态。菜单与 Source NAT 行为需要按所用发行版及 26.7 迁移说明核对；回退后还应复查接口、服务和同一条端到端访问测试，不能仅以界面能登录作为恢复完成。

WAN 入口只承担隧道建立

先建立主机别名 host_vpn1_example_com，包含示例服务器 IPv4 和 IPv6 地址；再建立端口别名 port_ipsec_500_4500，内容为 UDP 500 与 4500。WAN 入站规则设为 Pass、IPv4+IPv6、UDP，目的为服务器别名，目的端口为该端口别名。

本教程明确启用 UDP encapsulation，ESP 会封装在 UDP 中，因此这里不另开原生 ESP 协议规则。若采用不同的封装方式，就不能机械沿用这一判断。原文来源为 Any，适用于地址经常变化的远程用户；若业务允许固定来源，进一步限制来源范围。

两种地址池方案只能选一种

共享池方案配置简单，兼容多数客户端；逐用户固定池方案便于用源地址为不同用户建立访问规则，但配置数量随用户增加，原生 Windows 客户端的 EAP 身份交换也不如共享池适配。

不要同时配置两种方法。原文提醒两者会出现认证匹配重叠。使用 EAP Id: %any 的共享连接也只建立一条；建立多条同样的通配连接，可能使任一合法 EAP 身份匹配不希望它使用的连接。

方法一：所有用户共享地址池

在 VPN → IPsec → Connections → Pools 创建：

这里的前缀表达租赁地址池，不是一个广播子网。原文给出的 IPv4 /24 和 IPv6 /120 各包含 256 个可租用地址；IPv6 池不应误写为整个 /64。官方还提醒 StrongSwan 池的硬边界为 /97，较大的地址规模应查阅实际版本限制。DNS 地址通过 Configuration Payload（RFC 4306、RFC 7296 §3.15）推送；不想推送 DNS 时可留空，但仍须有明确的客户端解析策略。

在 VPN → IPsec → Pre-Shared Keys 中为每个用户建立类型为 EAP 的记录。Local Identifier 为 john@vpn1.example.com 或 laura@vpn1.example.com，Pre-Shared Key 字段填各自新生成的独立密码。这里的 EAP 密码不要与整条 IKE 隧道的传统 PSK 认证混淆。Remote Identifier 可填 vpn1.example.com；原文指出 Android 原生客户端需要这一对应关系，其他客户端有匹配问题时需结合日志调整。用户名也可以是简单字符串，但带服务器域名更方便区分多套服务。

启用 IPsec 并应用，然后添加一条 Connection，打开高级模式：

保存后，Local Authentication 设 Round 0、Public Key、Id 为服务器域名、Certificates 为服务器叶证书。Remote Authentication 设 Round 0、EAP-MSCHAPv2、EAP Id 为 %any。

再添加 Child，Start action 设 None，ESP proposals 为 aes256-sha256-modp2048 并取消 Default。全隧道的 Local traffic selectors 为 0.0.0.0/0 与 ::/0；仅访问内部网络的分流方案则填写 LAN 网段。Child Rekey time 原例为多数客户端 600 秒，Windows 原生客户端为 0。保存并应用。上述算法与时间是原文互相配套的示例，改变服务端后也须调整客户端，不能将它们视为任何终端组合的通用配置。

方法二：每名用户使用固定地址池

在这种方法中，每人建立独立池，并为每人建立独立 Connection：

DNS 与方法一相同。若同一用户有多台设备，可分配更大池，例如 /31 含两个 IPv4 地址、/127 含两个 IPv6 地址；这是地址租赁池语义，管理员必须自行保证各池不重叠。

EAP 用户记录与方法一相同。John 的连接使用自己的两个池，Remote Authentication 的 EAP Id 明确填写 john@vpn1.example.com；Laura 对应填自己的身份和池。其他 IKE、证书及 Child 配置与前述示例一致。可以克隆连接，但必须逐项修改池、EAP Id 和描述，不能留下共享的 %any 身份。每增加一名用户，都要建立匹配的新池和连接。

客户端配置与兼容性

客户端从服务端 Configuration Payload 获取虚拟地址、流量选择器和 DNS 信息，但不同客户端的处理方式需要验证。所有设备都应先信任正确的 CA，再核对服务器名称及远端身份。

Windows 10/11 原生客户端

官方推荐方法一。方法二中原生客户端首次交换不发送预期的本地身份，原文记录了可能要求重复输入密码，以及取消认证窗口后需重启才能再次连接的行为。这是原文兼容性记录，不是本文在当前 Windows 补丁上的重现实验。

以下为原文 PowerShell 配置的整理版：移除了直接抑制确认的 -Force。它们会创建或修改 VPN 配置，不是只读检查。示例针对当前用户配置；管理员身份本身不等于所有用户配置，计算机范围配置还需核对相应 cmdlet 的 -AllUserConnection 参数与权限。

Add-VpnConnection -Name "vpn1.example.com" -ServerAddress "vpn1.example.com" -TunnelType "Ikev2"
Set-VpnConnectionIPsecConfiguration -ConnectionName "vpn1.example.com" -AuthenticationTransformConstants SHA256 -CipherTransformConstants AES256 -EncryptionMethod AES256 -IntegrityCheckMethod SHA256 -PfsGroup PFS2048 -DHGroup Group14 -PassThru

确认配置使用与服务端相同的 EAP-MSCHAPv2 用户认证。若明确采用分流，才开启 SplitTunneling 并添加 LAN 路由：

Set-VpnConnection -Name "vpn1.example.com" -SplitTunneling $true
Add-VpnConnectionRoute -ConnectionName "vpn1.example.com" -DestinationPrefix "192.168.1.0/24" -PassThru
Add-VpnConnectionRoute -ConnectionName "vpn1.example.com" -DestinationPrefix "2001:db8:1234:1::/64" -PassThru
(Get-VpnConnection -ConnectionName "vpn1.example.com").Routes

修订说明：原文这一段的 IPv6 路由使用了另一组 fe0d:… 地址，本文已统一为前面的 LAN 示例。删除路由的原文命令 Remove-VpnConnectionRoute 会实际改变配置，应仅用于撤销准确匹配的路由，不能把删除步骤混进常规验证。

导入 CA 时，可使用 MMC 的 Certificates 管理单元，选择 Computer account → Local computer，把 CA 公共证书导入 Trusted Root Certification Authorities。此操作需要相应管理权限，会扩大本机信任范围，因此只能导入已经核对来源和指纹的 CA。连接时输入自己的用户名及密码。若 DNS 推送没有生效，在 VPN 适配器的 IPv4/IPv6 属性中核对 DNS；原例分别为 192.168.1.1 和 2001:db8:1234:1::1。

iOS 与 Android

iOS 原生配置中，类型为 IKEv2；Server 和 Remote ID 均为 vpn1.example.com；Local ID 与 Username 均为 john@vpn1.example.com；Authentication 选择 Username，并填写自己的密码。原文提示其示例 iOS 客户端忽略 DNS Configuration Payload，提出手动调整 Wi-Fi DNS 的办法。本文保留为兼容性提示：应在目标 iOS 版本检查实际 DNS 路径，不把“已推送 DNS”当作“已采用 DNS”，也不假定手动 Wi-Fi 设置可以覆盖蜂窝网络和所有解析情形。

Android strongSwan 客户端选择 IKEv2 EAP，服务器、用户名、密码和 CA 与前述对应；高级设置的 IKEv2 Algorithms 和 IPsec/ESP Algorithms 均为 aes256-sha256-modp2048。连接失败时查看应用日志。

Android 原生客户端选择 IKEv2/IPSec MSCHAPv2，Server address 为服务器域名，IPSec identifier 在原例中留空，IPSec CA certificate 选导入的 CA，server certificate 选 Received from server。服务端 EAP 的 Local Identifier 必须是用户名，Remote Identifier 必须匹配服务器地址；原文称不匹配会使认证失败。

NCP Secure Entry 客户端

Windows/macOS 的 NCP 客户端是独立商业产品，需要许可证，与 OPNsense / Deciso 没有从属关系。原文提供的是 13.14 Build 29669、导出时间为 2023-09-11 的 INI。其有效内容包括：服务器域名、用户 IKE 身份、AES-256/SHA-256、DH/PFS 组 14、IKE 2400 秒、IPsec 600 秒、UDP 500/4500、DPD 30 秒，以及由服务端分配地址和 DNS 的行为。

导入流程为 Profile → Import Profile，选 INI 文件，输入自己的 EAP 用户名和密码。将 CA 公共证书放入该客户端证书存储；原文 Windows 路径是 C:\ProgramData\NCP\SecureClient\cacerts。macOS 应按实际安装版本的受支持路径定位，不必照搬原文以 root 权限遍历整个文件系统的查找命令。

安全审查：原 INI 还含 AntiReplay=0、Firewall=0、OnlyTunnel=0 等安全相关字段。其数值语义和新版本兼容性没有在本次通过供应商配置规范验证，因此不能当成加固模板导入；本文没有凭字段名自行改成 1。完整原始静态配置保存在交付附件 evidence/ncp-original-13.14.ini.txt，供审校比对，不属于已测试配置。当前客户端应通过受支持界面重新核对防重放、流量旁路、证书和密码保存选项，并检查 Help 下的日志。

让隧道内流量受控地到达 LAN 与互联网

WAN 放行 IKE 端口之后，还需在 IPsec 接口建立内层访问规则。共享池使用整个远程池作为来源；固定池可为 John、Laura 建立独立主机别名，以各自 /32 与 /128 地址限制访问。

原文创建 net_pool_roadwarrior，含 IPv4 /24 和 IPv6 /64；本文建议与实际租赁池保持一致，在共享池场景用 IPv6 /120，避免把未分配的更大地址范围也列入允许来源。若实际方案确实分配更大范围，则应据设计调整。

1. 为诊断增加范围有限的 ICMP 规则：来源为实际远程池，目的为 This Firewall。原文来源为 Any；本文收紧为远程池。客户端也只能访问 Child 的本地流量选择器所涵盖的地址。
2. 建立 LAN 访问规则：来源为远程池或单个用户别名，目的为授权 LAN 网段或服务，协议和端口按业务需要设置。原文 TCP/UDP 到整个 LAN、任意端口属于宽范围演示，不能等同于最小权限。
3. 全隧道需要互联网出口规则，且仍应防止绕过前面的内部访问限制。原文借助反向匹配的地址别名区分互联网和本地范围；不要把 Destination 简单设为 Any。

原文名为 InternetIPv4 的别名其实包含 10.0.0.0/8、172.16.0.0/12、192.168.0.0/16 和 127.0.0.0/8，通过 Destination / Invert 取反；InternetIPv6 则包含自身 IPv6 前缀。注意这不是完整的“互联网地址清单”：如果内部使用公网地址、还有其他受保护网络或特殊地址范围，也须纳入排除策略。不能用一个历史示例别名自动证明内网隔离。

IPv4 全隧道访问互联网时，需要在 Firewall → NAT → Source NAT 配置源地址伪装。至少启用 Hybrid Source NAT rule generation 以允许手工规则；示例的 WAN、IPv4、来源为远程池、目标为任意、Translation target 为 WAN address。原文现行页面还列 Direction In，该字段和新旧 NAT 界面语义需按当前版本核对，不跨版本照抄。IPv6 示例依赖正常路由及防火墙策略，不能自动套用 IPv4 NAT 做法。

若内部服务的 DNS A 记录指向公网地址，还可能需要 Reflection NAT。原文提示在相关 Destination NAT 规则中纳入 IPsec 接口；是否需要反射，要结合内外 DNS、服务实际地址和现有 NAT 设计判断。

DNS 与双栈泄露需要单独验证

可以让远程客户端使用防火墙上的 Unbound，或组织内已有 DNS。内部名称若交给外部公共 DNS，既可能无法解析，也会把内部名称查询发给外部解析器。Unbound 的示例 DNS 地址为 LAN 的 IPv4 与 IPv6 地址；内部 Samba / Microsoft Active Directory 解析可通过 Query Forwarding 按实际域和服务器配置。

原文建议 Unbound 的 Network Interfaces 保持 All，监听 UDP/TCP 53。该监听设置必须与访问控制、防火墙规则同时评估，不意味着应将递归解析暴露到 WAN。无需内部名称或目录服务时，可以省去相应内部转发配置，但仍不能省略对客户端 DNS 实际路径的核对。

只推送 0.0.0.0/0 的 IPv4 全隧道，不会自动覆盖 IPv6。双栈客户端可能继续使用本地 SLAAC / DHCPv6 获得的 IPv6 DNS。若目标是完整的双栈全隧道，须同时规划 ::/0、IPv6 地址租赁、服务器路由、出口规则和客户端行为；也要检查断隧道时的流量。原文“全隧道不会泄露”的概括不能替代这些检查。

按协商路径排障

1. 确认已经启用 IPsec 并 Apply，服务端证书有效，公网 DNS 指向可达地址。
2. 在发起连接期间，观察服务器入口是否收到 UDP 500/4500。没有包时检查客户端目标地址、上游设备和双方防火墙；有入无出时继续看 IPsec 服务端日志。
3. 对照服务端 VPN → IPsec → Log File 与客户端日志，核查提案不匹配、证书名称/信任、EAP 身份、密码、池和流量选择器。原文列出 /var/logs/ipsec/latest.log 路径，本次未核验设备上的实际路径，以当前 GUI 和版本日志配置为准。
4. 协商成功后，核对虚拟地址是否属于预期池，随后分别检查 LAN 访问、禁止访问目标、IPv4 出口、IPv6 出口和 DNS 查询。用已授权的目标进行最小必要检查。
5. 验证重连、重协商和回退后的行为。不要把一次“Connected”图标当成地址、访问控制和 DNS 都已正确的证明。

服务端和客户端日志通常需要联合分析。日志、抓包和配置备份可能包含身份与内部网络信息，应限制保留和分享范围。本次没有抓包、连接 VPN 或运行上列命令，因此没有可报告的联通性或安全测试通过结论。

来源与许可

原文维护/发布方：OPNsense / Deciso B.V.，页面无可确认个人署名。本文为中文翻译整理，附加了明确标示的安全和版本修订；原文 Windows IPv6 路由、过宽池别名、ICMP 来源及固定密码已按上述说明修订，NCP 历史完整 INI 保留在审校附件。文档依据 BSD 2-Clause 文档许可发布，保留以下声明：
