OPNsense FQ-CoDel：从基线测量到缓冲膨胀调优

当路由器来不及把数据送过较慢的链路时，数据包会进入缓冲区。缓冲太深，新到的交互流量就可能排在大量下载或上传数据后面，出现游戏延迟、语音卡顿，甚至数秒的等待。这就是缓冲膨胀（bufferbloat）。FQ-CoDel 将按流排队和受控延迟结合起来，让小流量更及时地发送，也让大流量公平分享瓶颈带宽。

本文根据 OPNsense／Deciso 官方的 Fighting Bufferbloat with FQ_CoDel 译写并整理，并合并 Control Plane Shaping。两页未见个人作者署名。本文未登录设备、运行测速或验证调优效果。

FQ-CoDel 如何控制排队延迟

算法并行完成三件事：先将到达的数据包按流分入队列；然后轮流从队列取出一批数据，通过瓶颈链路发送；最后对超过合理份额的流施加反馈。

关键指标是数据包在队列中停留的时间（sojourn time）。当排队延迟在一个 interval 内持续超过 target，CoDel 会开始丢弃部分数据包，或对支持 ECN 的流进行标记，促使发送端减速。target 不是“所有数据包绝不会超过的最大延迟”，而是控制持续排队的目标值。有关算法本身，参阅 RFC 8290 与 RFC 8289 §4.2。

先测基线，准备可恢复的变更

在启用整形之前，选一个测速工具，多次记录下载、上传、空载延迟和负载期间延迟。原文列举 Waveform、Cloudflare 和 Speedtest；选择其中一个并在后续一直使用它，减少测试条件差异。测速会消耗带宽和流量，应取得网络使用授权，并考虑计费与其他业务负载。

菜单名称和界面可能随版本变化，操作前请对照设备当前文档；本文不要求更改 NAT。变更前导出受保护的配置备份（如加密 XML），保留独立控制台或其他不会被整形规则影响的管理入口。恢复后还要复查接口映射、服务状态和同一套验证结果。

原文使用 ISP 宣称下载 530 Mbit/s、上传 30 Mbit/s 的示例，并建议从宣称速率的 85% 开始。原文下载表填了 495，却标注为 85%，两者算术不一致。本文采用明确公式：530 × 0.85 = 450.5 Mbit/s，30 × 0.85 = 25.5 Mbit/s。它们仅是这个示例的起点；你的最终值取决于实测。

建立双向管道、队列和规则

进入 Firewall → Shaper → Pipes，切换到高级模式，点击加号创建下载管道。下表把源文下载／上传的重复操作合并：

然后在 Queues 页创建 Download-Queue 和 Upload-Queue，分别关联 Download 与 Upload 管道。两者均勾选 enabled，weight 填 100，mask 留空。FQ-CoDel 不使用该 weight 来决定公平性；公平排队由管道调度器处理。队列里的 Enable CoDel、target、interval、ECN 都留空，因为这些字段针对队列层 CoDel，不应与管道层 FQ-CoDel 重复混用。

在 Rules 页建立以下两条规则。源与目的地址、源与目的端口都为 any，enabled 勾选：

方向是从 WAN 接口观察：进入 WAN 的流量是下载，离开 WAN 的流量是上传。完成后点击 Apply 生效。若同时部署下文控制平面规则，它们必须排在这些宽泛规则之前，届时要调整 sequence。

用迭代找到可用带宽

应用设置后再次测速。先小幅提高下载管道 bandwidth，再测负载延迟；若延迟仍低，可以继续提高。出现明显上升后回退设置。上传方向重复同样过程。目标是让上下行分别达到不显著增加负载延迟的最高可用速率，而不是把数字设成套餐标称值。

FQ-CoDel 的其他默认参数通常已经能提供良好效果。原文建议先用一天，再决定是否进一步调参。保留每次设置和结果，避免同时修改多个参数后无法判断原因。以上是方法，不是本文的性能结论。

需要时再调整高级参数

quantum：不要机械套带宽比例

quantum 是一个队列本次轮转能发送的字节量。原文反对“每 100 Mbit/s 配 300”的网络传言，通常建议按 WAN MTU 设置。对低于 100 Mbit/s 的较慢线路，原文也提到可尝试 300，让小包更快获得发送机会，但这会增加轮转和 CPU 开销；高速链路收益可能有限。1514 的默认值与界面上 IP MTU 1500 的差异来自原文采用的二层头计数，应按实际链路与实现理解，不能把两者随意混为同一计量。

target 与 interval：考虑序列化时间和反馈周期

target 至少要考虑一个 MTU 大小的数据包在 WAN 出口发送所需的时间，否则在低带宽链路上可能过于激进。原文一般建议 target 约为 interval 的 5%—10%；interval 默认 100 ms 通常有效，其讨论范围为 10 ms—1 s，特别是 10—300 ms。进一步调 interval 时，应考虑穿过瓶颈后的较差 RTT 情况。

原文另给出了利用下一跳探测调整 target 的经验方法。先通过 traceroute 识别 OPNsense WAN 之后的 ISP 设备，再用大包 ping 观察 RTT。以下是原文命令及输出摘录，地址和数值属于原作者示例，不是可直接用于你的网络的目标，也不是本次测试：

traceroute 1.1.1.1
1  192.168.0.1  0.463 ms  0.453 ms  0.480 ms
2  10.205.5.1  10.879 ms  11.010 ms  11.079 ms

ping -s 1472 -c 1000 -D 10.205.5.1
1000 packets transmitted, 1000 packets received, 0.0% packet loss
round-trip min/avg/max/stddev = 7.800/11.429/45.992/4.796 ms

原文把平均 RTT 11.429 ms 向上取整为 12 ms 作为其例子的 target。译写补充：RTT 包括路径、设备处理和 ICMP 行为，不等于本机队列时延，所以这是经验调参例子，不能替代前述序列化时间和负载验证。仅对获授权的下一跳进行有界探测；首次验证可减少次数，而不是盲目复制 1000 次。-D 等 ping 参数具有操作系统差异，原例环境为 OPNsense／FreeBSD，不能原样推广为 Linux 命令。

limit：保留版本边界

源文认为 10240 个包的默认 limit 对低于 10 Gbit/s 的连接偏大，并引用建议值 1000。较大的硬上限可能影响某些慢启动基准，过低又可能影响新流启动。因此应先采用默认值完成带宽调优，再按版本和负载谨慎尝试。

原文链接了 FreeBSD 中队列超过 limit 导致日志过多、CPU 占用升高的问题，并说明 OPNsense 开发者在 25.7.8 修复了相应日志问题。这一说明适用于源文所述修复边界，不能反推更旧版本安全，也不能证明任意低 limit 都合适。更改前核对设备实际版本和修复说明。

flows 与 ECN

flows 设置哈希分类队列数；多个流仍可能哈希到同一槽。当前源文所述实现只在初始化时分配哈希表，修改需重启设备。过大的值可能使设备卡住，应保留默认值，除非有可验证的理由及恢复通道。

原文建议低于 4 Mbit/s 的上行在追求良好 VoIP 性能时关闭 ECN，并指出 1 Mbit/s 下发送一个大包约需 13 ms。对家用路由器的下行，若终端离路由器仅一两跳且正确处理 ECN，ECN 可能有帮助；如果出现慢启动问题，可以对照测试关闭 ECN。它们是源文经验建议，应结合实际端点和链路验证。

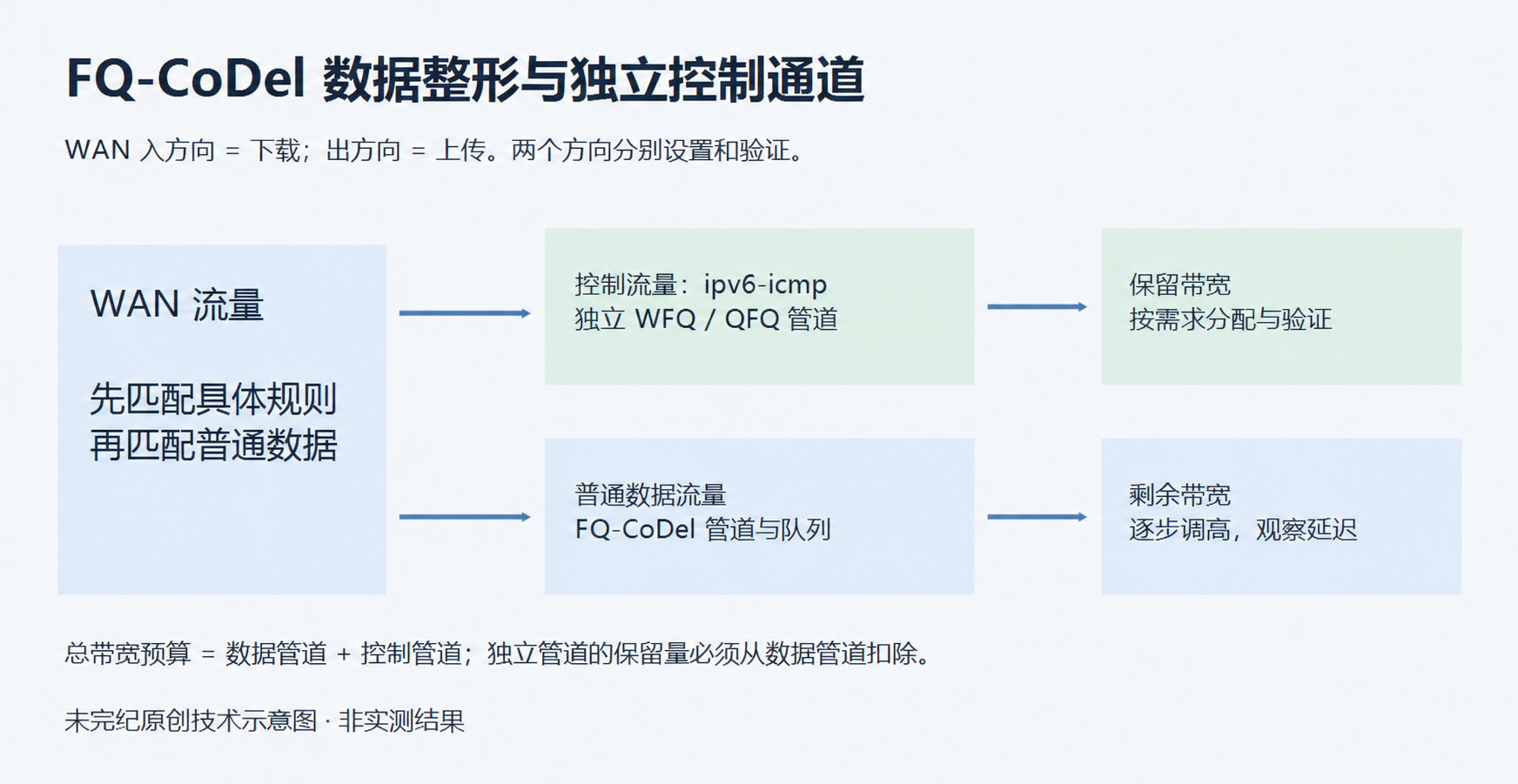

为 IPv6 控制流量留出独立通道

如果使用 IPv6 或动态路由协议，还要考虑控制平面。官方把网络设备功能区分为：控制平面负责拓扑和协议交换，例如 OSPF、IS-IS、BGP、PIM、IGMP、ICMP、ARP、BFD、LACP 与路由信息库；管理平面负责监控与设备访问，例如 SNMP、SSH；数据平面负责转发用户流量。原文也列举了 Telnet、FTP 等管理协议，这是分类举例，不是推荐使用明文协议。

拥塞时，关键控制消息受阻可能破坏网络运行。官方方案要求控制流量使用独立管道和队列，不与其他类别共享。控制管道推荐 WFQ 或 QFQ，以便按队列权重分配带宽；原文不推荐 FIFO（无权重）、DRR（延迟）、FQ-CoDel／FQ-PIE（主动队列管理的反馈机制）承担此任务。

控制平面保留量按已调好带宽的约 1% 起步，最低 1 Mbit/s，可根据需要增加。原文控制平面章节另外假定调优后的下载／上传为 495／30 Mbit/s，据此保留 5／1 Mbit/s。这是独立假设，不是前文 530／30 套餐的 85% 起点。分给独立控制管道的带宽要从现有数据管道扣除：在这个假设中数据管道变成 490／29 Mbit/s，总预算仍为 495／30。

控制管道和队列

在 Pipes 高级模式分别创建 Control-plane-Pipe-Download 和 Control-plane-Pipe-Upload。启用它们，bandwidth 在上述假设下分别为 5 和 1 Mbit/s，调度器选 WFQ（或 QFQ），queue、mask、CoDel 开关以及 target、interval、ECN、quantum、limit、flows 字段均留空。

在 Queues 中创建 Control-plane-IPv6-Queue-Download 和 Control-plane-IPv6-Queue-Upload，分别关联对应控制管道，启用并把 weight 设为 100；mask、CoDel 及其参数留空。在 WFQ／QFQ 下，权重用于决定同一控制管道内多个协议队列的带宽比例，这与前文 FQ-CoDel 忽略 weight 的情况不同。

控制流量规则必须先匹配

建立 WAN 入方向与出方向两条控制规则，协议均为 ipv6-icmp，源、目的地址及端口为 any，目标分别为对应控制队列。原文分别命名 Control-plane-IPv6-Rule-Download 和 Control-plane-IPv6-Rule-Upload，sequence 为 1 和 2。任何可能提前匹配同一流量的宽泛规则都要后移；例如将前文普通下载／上传规则改为 3 和 4，然后 Apply。

这里的 any 是整形分类的匹配范围，不是防火墙放行授权；仍由既有访问规则决定流量能否通过。需要 BGP、PIM 等其他控制协议时，可在已建立的控制管道下增加独立队列和适当权重，并用对应规则匹配，不能假设一条 ipv6-icmp 规则覆盖全部控制平面。

完成后的核对与出处

按同一工具重测上下行与负载延迟，同时检查 IPv6 连通性、相关邻居和路由状态、管理可达性及设备 CPU。调整失败时用备份恢复，并复查接口映射和服务状态。本次只做文档与配置的静态审核；没有执行原文探测、测速、设备重启或任何规则写入，没有把原作者结果写成自己的测试结论。

原文外部参考还包括 FreeBSD ipfw 手册、CoDel／FQ-CoDel 基准实践、FreeBSD 问题 276890及 Linux tc-fq_codel 手册。它们是原文延伸阅读，不意味着本文验证了这些不同平台的全部实现。

为保留两篇原文的引用链，其他延伸阅读包括 OPNsense 社区讨论 4949、OPNsense 社区讨论 39046、FreeBSD FQ-CoDel 实现讨论、Cisco Press：网络设备操作平面、数据、控制与管理平面说明、OPNsense 控制平面社区讨论，以及控制平面原页列出的 ipfw 手册入口。这些链接按原文保留，本文没有把社区讨论或其他平台文档作为已测试结果。

本文为中文译写，合并控制平面章节，修正带宽算例的算术不一致，并补充版本、命令、回退与验证边界。文档许可为 BSD 2-Clause，完整文本也可下载 LICENSE-OPNsense-Documentation-BSD-2-Clause.txt；以下保留完整声明：
