用 Zephyr CTF 跟踪查看线程与信号量协作

本文依据 Zephyr 4.4.0 的 Tracing 文档整理，范围包括说明性正文、同版 tracing 示例的各后端用法、双线程程序及读取条件；正文按官方仓库 v4.4.0 文档源文件核对。文末保留生成API参考的全部分组入口，不逐条翻译整套API手册。

发布维护方为Zephyr Project，原页未列个人作者。中文翻译、整理与示意图：未完纪。本文把Zephyr锁定在4.4.0，该标签的SDK_VERSION为1.0.1。下述命令面向已准备好的Linux开发环境；本稿没有安装、构建、运行、烧录或解析任何真实trace。

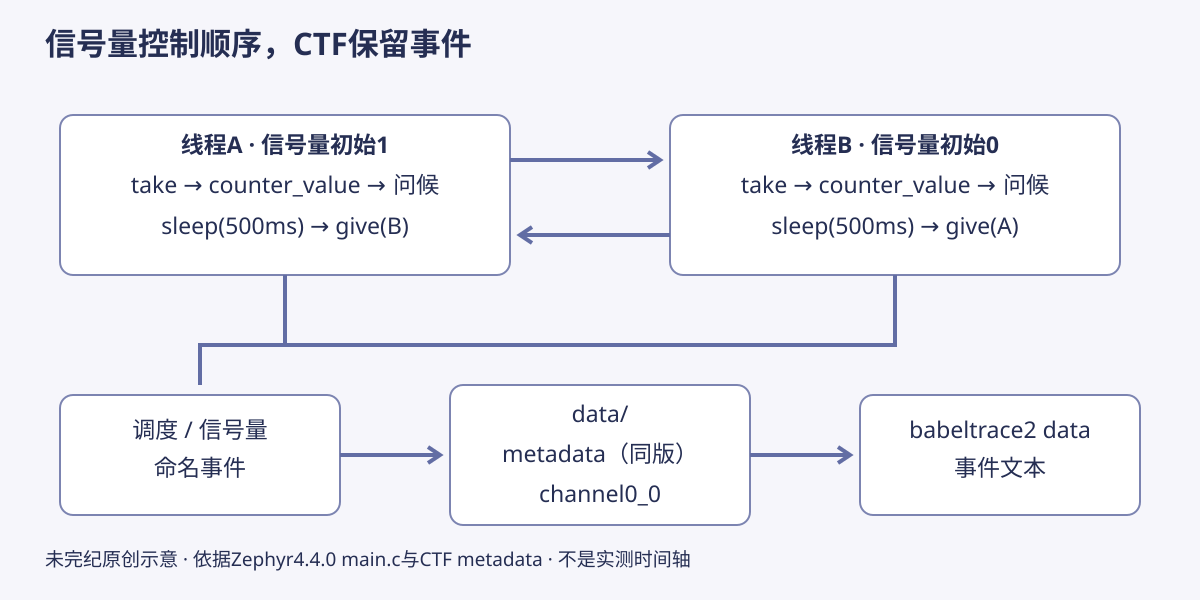

线程A和B通过各自信号量交替运行，记录counter_value后休眠500毫秒再唤醒对方；CTF事件写入channel0_0，与同版本metadata放在data目录，由Babeltrace2读取。
双线程协作与CTF文件关系。未完纪依据同版main.c和元数据绘制；箭头表示逻辑顺序，不是测量时间轴。

跟踪功能提供什么

Zephyr的跟踪钩子让应用收集运行事件，由主机工具显示内核及各子系统内部发生的事情。传统上，为应用增加专用跟踪，常要逐项确定事件载荷、选择序列化格式、编写目标端序列化、决定并实现I/O传输、编写PC端解析器，最后再开发过滤和展示工具。

应用可以使用现成格式，也可以覆盖 include/zephyr/tracing/tracing.h 中的宏定义自定义格式。Zephyr支持多种格式、传输后端和主机工具。由于不同系统的I/O差异很大，载荷与格式所在的上层和传输所在的下层之间，需要兼顾通用性与效率；后文的I/O分类用于解释这些设计取舍。

命名事件与CTF序列化

除了扩展现有序列化格式或自行实现后端，也可以调用通用的 sys_trace_named_event。它接收一个事件名和两个任意的4字节参数；后端格式可能截断过长名称。本文示例用它记录counter_value，让应用事件和调度事件出现在同一份记录中。

CTF（Common Trace Format）是开放的跟踪格式及描述语言，可以复用babeltrace这样的文本工具或TraceCompass这样的图形工具。它对C程序员很熟悉，同时提供更严格的类型描述；详见 CTF格式说明。把应用载荷和序列化格式明确描述出来后，主机解析、过滤与展示基础设施就可以复用。

一个CTF事件包含一个或多个字段。下层可以在事务开始时加锁，逐字段同步输出、拼接或送入线程对应的FIFO，在事务结束时释放锁或输出整包。下面是原文说明用的上层示例，CTF_EVENT把每个实参序列化为一个字段：

/* 仅用于说明接口 */
static inline void ctf_top_foo(uint32_t thread_id, ctf_bounded_string_t name)
{
    CTF_EVENT(
        CTF_LITERAL(uint8_t, 42),
        thread_id,
        name,
        "hello, I was emitted from function: ",
        __func__ /* C99起的标准标识符 */
    );
}

字段的序列化、发送及对齐处理可在下层于编译期静态完成。启用 CONFIG_TRACING_CTF 后，这一上层可与不同传输后端配合，采用同步或异步模式。

先完成native_sim的CTF工作流

samples/subsys/tracing展示多种格式和后端。最简单的起点是在native_sim上使用CTF。同版native_sim文档说明，它生成普通Linux可执行文件，虽然文件名以.exe结尾，却不是Windows程序。默认native_sim使用ILP32，64位Linux需要multilib支持，或使用32位用户空间。本文保持原版目标，不擅自换成64位目标来改变示例ABI。

同版 prj_native_ctf.conf 的内容如下：

CONFIG_TRACING=y
CONFIG_TRACING_CTF=y
CONFIG_TRACING_SYNC=y
CONFIG_TRACING_BACKEND_POSIX=y
CONFIG_TRACING_PACKET_MAX_SIZE=64

在Zephyr工作区准备好工具链后，构建示例。下面把文档中的构建指令展开为west命令；未执行：

west build -b native_sim samples/subsys/tracing -- -DCONF_FILE=prj_native_ctf.conf

然后按原文建立输出目录，复制同一4.4.0源码树中的metadata，指定输出数据流文件。本稿给变量路径加双引号，避免路径有空格时被拆开：

mkdir data
cp "$ZEPHYR_BASE/subsys/tracing/ctf/tsdl/metadata" data/
./build/zephyr/zephyr.exe -trace-file=data/channel0_0

程序会持续运行，需要手工停止，例如Linux下按Ctrl+C。使用新的实验目录，避免覆盖已有channel0_0。预期交付给读取器的结构为：

data/
├── metadata
└── channel0_0

不能只把channel0_0交给解析器，也不能混用别的Zephyr版本metadata。同版metadata头为CTF1.8、小端序，定义了线程切入/切出、信号量give/take等事件；named_event包含20字节名称和两个uint32_t参数。

原文建议把上述目录交给babeltrace或TraceCompass。Babeltrace 2.1.2 的 source.ctf.fs支持CTF 1.8；目录需要包含metadata和至少一个数据流。convert命令接受目录输入，默认产生文本输出。准备好读取工具后可用：

babeltrace2 data

这是格式与接口适配核验，不是解析成功的实测。验收时应先看到两个线程交替问候，再在事件输出中检查线程切换、信号量操作，以及名为counter_value的命名事件。不要把下面对执行顺序的解释当作已捕获的trace。

双线程示例实际做了什么

线程A由 K_THREAD_DEFINE 静态创建，它再通过 k_thread_create 动态建立线程B，以展示两种创建方式；真实应用也可两者都静态创建。两者栈大小2048，优先级7。A的信号量初始为1，B为0，最大计数都为1，因此A先取得执行机会。

每轮先等待自己的信号量，再记录counter_value并递增计数、打印问候、休眠500ms，最后give对方的信号量。下一轮会等待对方归还执行机会。共享counter在这一交替约束下依次访问；如果修改为并行写入，就不能照搬“无需同步”的结论。USB配置启用时，A还负责初始化并启用USB设备，失败则返回。程序主体如下，保留原逻辑并整理注释：

/*
 * Copyright (c) 2019 Intel Corporation
 * Copyright (c) 2012-2014 Wind River Systems, Inc.
 * SPDX-License-Identifier: Apache-2.0
 * 中文注释整理；逻辑保持原示例。
 */
#include <zephyr/kernel.h>
#include <zephyr/sys/printk.h>
#include <zephyr/logging/log.h>
#include <sample_usbd.h>
#include <zephyr/tracing/tracing.h>

#define STACKSIZE (2048)
#define PRIORITY 7
#define SLEEPTIME 500
static uint32_t counter;

void helloLoop(const char *my_name,
               struct k_sem *my_sem, struct k_sem *other_sem)
{
    const char *tname;
    while (1) {
        k_sem_take(my_sem, K_FOREVER);
        sys_trace_named_event("counter_value", counter, 0);
        counter++;
        tname = k_thread_name_get(k_current_get());
        if (tname == NULL) {
            printk("%s: Hello World from %s!\n", my_name, CONFIG_BOARD);
        } else {
            printk("%s: Hello World from %s!\n", tname, CONFIG_BOARD);
        }
        k_msleep(SLEEPTIME);
        k_sem_give(other_sem);
    }
}
K_SEM_DEFINE(threadA_sem, 1, 1);
K_SEM_DEFINE(threadB_sem, 0, 1);

void threadB(void *dummy1, void *dummy2, void *dummy3)
{
    ARG_UNUSED(dummy1);
    ARG_UNUSED(dummy2);
    ARG_UNUSED(dummy3);
    helloLoop(__func__, &threadB_sem, &threadA_sem);
}
K_THREAD_STACK_DEFINE(threadB_stack_area, STACKSIZE);
static struct k_thread threadB_data;

void threadA(void *dummy1, void *dummy2, void *dummy3)
{
    ARG_UNUSED(dummy1);
    ARG_UNUSED(dummy2);
    ARG_UNUSED(dummy3);
#if defined(CONFIG_USB_DEVICE_STACK_NEXT)
    struct usbd_context *sample_usbd = sample_usbd_init_device(NULL);
    if (sample_usbd == NULL) {
        printk("Failed to initialize USB device");
        return;
    }
    if (usbd_enable(sample_usbd)) {
        printk("usb backend enable failed");
        return;
    }
#endif
    k_tid_t tid = k_thread_create(&threadB_data, threadB_stack_area,
            STACKSIZE, threadB, NULL, NULL, NULL,
            PRIORITY, 0, K_NO_WAIT);
    k_thread_name_set(tid, "thread_b");
    helloLoop(__func__, &threadA_sem, &threadB_sem);
}
K_THREAD_DEFINE(thread_a, STACKSIZE, threadA, NULL, NULL, NULL,
                PRIORITY, 0, 0);

原文件为 src/main.c。其中 sample_usbd.h 由同版 CMakeLists.txt 引入USB共用目录提供，不应只复制main.c就声称它是独立可编译的应用。

其他传输后端：合并在同一示例中

主文档列出的后端包括UART、USB、POSIX原生目标文件输出、与SystemView配合的RTT，以及由调试器读取的RAM。同版示例README另给出USER和GPIO配置。选择与板卡和用途相符的一项，不能把互斥配置全部叠加。

用途 原文目标与配置 关注点
UART mps2/an521，prj_uart.conf或prj_uart_ctf.conf 可能需在设备树chosen中设置zephyr,tracing-uart，参考boards/mps2_an521_cpu0.overlay。
USB CTF reel_board，prj_usb_ctf.conf 串口稳定输出交替问候后，再连接USB并在主机捕获。
POSIX native_sim，默认配置或prj_native_ctf.conf 运行一段时间后检查输出文件。
USER qemu_x86，prj_user.conf 用户自定义跟踪实现。
SystemView RTT frdm_k64f，rtt-tracing snippet 配合支持的调试探针和SystemView。
GPIO native_sim，prj_gpio.conf 示例演示GPIO跟踪配置。

各替代构建命令如下。它们是独立构建选项；实际使用应分开构建目录或清理相应构建配置，不能按列表连续执行并假定缓存会自动适配。

# UART，二选一
west build -b mps2/an521 samples/subsys/tracing -- -DCONF_FILE=prj_uart.conf
west build -b mps2/an521 samples/subsys/tracing -- -DCONF_FILE=prj_uart_ctf.conf
# USB
west build -b reel_board samples/subsys/tracing -- -DCONF_FILE=prj_usb_ctf.conf
# POSIX默认配置；CTF专用配置见上文
west build -b native_sim samples/subsys/tracing
# USER
west build -b qemu_x86 samples/subsys/tracing -- -DCONF_FILE=prj_user.conf
# SystemView RTT
west build -b frdm_k64f -S rtt-tracing samples/subsys/tracing
# GPIO
west build -b native_sim samples/subsys/tracing -- -DCONF_FILE=prj_gpio.conf

USB后端在板卡串口稳定输出交替问候后，连接USB到主机，运行仓库的捕获脚本。README展示的问候文字是预期形态，当前main.c还会带板名或线程名，不能据旧README字面输出判定失败。原文使用VID 0x2FE3和PID 0x0001，设备配置不同则相应替换：

# 使用已核对的同版仓库脚本；以下保持原文sudo权限要求
sudo python3 "$ZEPHYR_BASE/scripts/tracing/trace_capture_usb.py" -v 0x2FE3 -p 0x0001 -o channel0_0

脚本源码显示查找USB设备，可能detach接口0的内核驱动，设置USB配置并声明接口，向OUT端点写enable，持续读IN端点，以wb模式写输出文件，最后写disable并释放接口。脚本不会重新附加先前detach的内核驱动，设备恢复需按目标环境处理；set_configuration、端点查找、接口声明或打开输出文件等初始化失败，也可能留下设备状态变化。它会覆盖同名文件，原文sudo提升了权限；使用前应确认VID/PID对应目标设备、输出路径独立且可写。脚本不把参数送入shell，未发现命令注入路径，但异常处理并未覆盖所有初始化故障。此稿未执行它。

RAM后端

没有可用USB/UART等I/O但RAM足够时，可启用 CONFIG_TRACING_BACKEND_RAM，并用 CONFIG_RAM_TRACING_BUFFER_SIZE 调整容量。再用GDB把目标内存缓冲区导出：

(gdb) dump binary memory data/channel0_0 <ram_tracing_start> <ram_tracing_end>

尖括号内容是需要替换的实际内存地址，并非可原样执行参数。channel0_0仍要与同版metadata放在同一目录；缓冲区和时间长度有限，不要把短快照当作完整运行历史。

主机跟踪工具

原文按字母顺序介绍工具，以下保留相应能力、配置和限制；CTF入门流程不要求安装全部工具。

Percepio Tracealyzer与TraceRecorder

Tracealyzer提供可视化、分析和报告，可流式传输，也可把事件留在目标RAM中做快照。启用后会自动捕获Zephyr内核事件，应用也可以通过库记录日志，把内核与用户事件放在同一图中，例如变量曲线和状态图。更完整用法见工具附带手册。

TraceRecorder已列入Zephyr manifest，按Apache2.0许可提供。prj.conf中启用以下配置，或在menuconfig的Subsystems and OS Services → Tracing Support启用支持，再在Tracing Format选择Percepio Tracealyzer：

CONFIG_TRACING=y
CONFIG_PERCEPIO_TRACERECORDER=y

还需选择stream port，即数据如何输出。原文这一清单以2024年7月为时间点：Ring Buffer在RAM中保存循环缓冲；RTT经J-Link探针传输；ITM使用Arm Cortex-M的ITM；Semihost供QEMU写主机文件。menuconfig路径为Modules → percepio → TraceRecorder → Stream Port，或在配置中只选以下一项：

CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_RINGBUFFER=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_RTT=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_ITM=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_ZEPHYR_SEMIHOST=y

各端口自己的选项在Modules → percepio → TraceRecorder → 对应Stream Port Config中。

Tracealyzer RAM快照

Ring Buffer默认循环保存最新事件。RAM有限时只能记录短时间，原文不建议用其做长时间性能剖析；它适合配合断点调试，例如在错误处理处停住，回看错误前的事件，也不依赖特定探针。

CONFIG_TRACING=y
CONFIG_PERCEPIO_TRACERECORDER=y
CONFIG_PERCEPIO_TRC_START_MODE_START=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_RINGBUFFER=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_RINGBUFFER_SIZE=<size in bytes>

将容量占位符替换为字节数。menuconfig中依次选Tracing Support、Tracealyzer格式、Recorder Start Mode=Start、Stream Port=Ring Buffer，再设Buffer Size。RAM紧张可以减小，想保留更长记录可增大；也可在Tracing Support → Tracing Configuration中过滤不需要的事件。使用west debug后，通过GDB导出：

dump binary value trace.bin *RecorderDataPtr

若未指定路径，原文说文件通常在构建目录根下。用Tracealyzer的File → Open → Open File打开它。

Tracealyzer经SEGGER RTT流式传输

Tracealyzer可直接通过J-Link接收RTT数据，适合很长的记录。配置如下：

CONFIG_TRACING=y
CONFIG_PERCEPIO_TRACERECORDER=y
CONFIG_PERCEPIO_TRC_START_MODE_START_FROM_HOST=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_RTT=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_RTT_UP_BUFFER_SIZE=<size in bytes>

menuconfig对应Recorder Start Mode=Start From Host、Stream Port=RTT、RTT Config中的向上发送缓冲容量。原文给出的默认值为5000字节，以帮助吞吐较低的板载J-Link；RAM不足时可减小，独立J-Link有时1KB甚至更小也足够，仍应按实际吞吐验证。手册路径为Creating and Loading Traces → Percepio TraceRecorder → Using TraceRecorder v4.6 or later → Stream ports。

Tracealyzer经Arm ITM传输

适用于带ITM的Arm Cortex-M设备，原文建议使用支持10MHz或更高SWO速度的快速探针：

CONFIG_TRACING=y
CONFIG_PERCEPIO_TRACERECORDER=y
CONFIG_PERCEPIO_TRC_START_MODE_START=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_ITM=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_ITM_PORT=1

menuconfig设Recorder Start Mode=Start、Stream Port=ITM，ITM端口为1。端口范围0–31，Tracealyzer需要专用通道；0通常留给printf，因此默认用1。Use internal buffer一般保持关闭：开启会先缓存在RAM，再交给周期性的TzCtrl线程发送。主机配置由具体探针决定，见Tracealyzer手册相应Stream ports章节。

QEMU与Semihost

该端口让QEMU通过semihosting把跟踪写到主机文件，不必先准备高速探针：

CONFIG_SEMIHOST=y
CONFIG_TRACING=y
CONFIG_PERCEPIO_TRACERECORDER=y
CONFIG_PERCEPIO_TRC_START_MODE_START=y
CONFIG_PERCEPIO_TRC_CFG_STREAM_PORT_ZEPHYR_SEMIHOST=y

menuconfig中先启用General Architecture Options → Semihosting support for Arm and RISC-V targets，再启用Tracing Support与Tracealyzer，Recorder Start Mode=Start，Stream Port=Semihost。默认输出为构建目录根下的trace.psf，除非另设路径；仍通过Tracealyzer的File → Open → Open File打开。

启动模式、自定义端口与Percepio View

Start在TraceRecorder初始化后立即开始，适合Ring Buffer与Semihost。RTT或ITM还可选Start From Host、Start Await Host，两者等待主机开始命令；后者会阻塞初始化，直到收到该命令。因此主机未连接时的启动等待是配置效果，不能误认为程序必然死锁。

Stream port本质是TraceRecorder中的小模块，指定输出函数，也可实现接收开始/停止命令。自定义传输可以通过文件、socket、串口、命名管道等接入；TraceRecorder仓库还包含lwIP等端口，移植到Zephyr可能需要修改。入门资料见 Tracealyzer Getting Started Guides。

原文还介绍免费的Percepio View：基于Tracealyzer，配合传统调试器显示线程、中断、系统调用和用户事件，采用RAM环形缓冲快照，经普通调试连接保存到主机。流式跟踪需要其Profile或Tracealyzer付费升级；不必改Zephyr源码，启用TraceRecorder即可。原文列出的主机平台为Windows和Linux，产品信息见 Percepio View页面；商业功能应按实际版本核对。

SEGGER SystemView

Zephyr对具备必要硬件的目标提供 SystemView 支持，使用其特定载荷格式，通过RTT传输。原文提醒：SystemView新版本虽支持UART和快照等方式，这些方式并不都在Zephyr中支持。可在构建时加rtt-tracing snippet，例如：

west build -b <board> -S rtt-tracing samples/synchronization

board必须替换为实际支持的板卡。启用 CONFIG_SEGGER_SYSVIEW_POST_MORTEM_MODE 可用于故障后回看：系统崩溃后用west attach连接调试器，把内部RAM最近记录加载到SystemView。工具自带的Zephyr API翻译表可能不完整，与当前支持程度不一致；Linux/macOS可用源码树内的表覆盖本地配置：

cp "$ZEPHYR_BASE/subsys/tracing/sysview/SYSVIEW_Zephyr.txt" ~/.config/SEGGER/

这会写用户配置目录，已有同名表应先保留副本。本文未执行该覆盖。

TraceCompass和用户自定义跟踪

TraceCompass是开源CTF可视化工具，可显示线程调度与中断，帮助发现复杂系统中的非预期交互和资源冲突。原文另引 Ericsson的实时系统高级排障演示。本文的最低验收路径使用Babeltrace2，TraceCompass不作为必需步骤。

用户定义跟踪格式可在线程切入/切出、中断进入/退出和CPU空闲等钩子执行自定操作，例如翻转GPIO供示波器观察，以较小CPU开销跟踪；也可生成现有框架不支持的私有格式。启用 CONFIG_TRACING_USER，并按需定义原文列出的函数：

void sys_trace_thread_create_user(struct k_thread *thread);
void sys_trace_thread_abort_user(struct k_thread *thread);
void sys_trace_thread_suspend_user(struct k_thread *thread);
void sys_trace_thread_resume_user(struct k_thread *thread);
void sys_trace_thread_name_set_user(struct k_thread *thread);
void sys_trace_thread_switched_in_user(struct k_thread *thread);
void sys_trace_thread_switched_out_user(struct k_thread *thread);
void sys_trace_thread_info_user(struct k_thread *thread);
void sys_trace_thread_sched_ready_user(struct k_thread *thread);
void sys_trace_thread_pend_user(struct k_thread *thread);
void sys_trace_thread_priority_set_user(struct k_thread *thread, int prio);
void sys_trace_isr_enter_user(int nested_interrupts);
void sys_trace_isr_exit_user(int nested_interrupts);
void sys_trace_idle_user();

借鉴LTTng的方向

原文指出，当时的CTF上层较为简单，借用了Zephyr的SEGGER SystemView调试模块设计。如果借鉴Linux LTTng并序列化成相近格式，有机会直接复用TraceCompass的Linux分析；另一条路径是定制TraceCompass中的LTTng分析以理解Zephyr。这些属于文档所述的演进工作，不能当作当前Zephyr已自动拥有全部Linux分析功能。

I/O分类：为什么有的后端需要锁或缓冲

对原子的推送、生产、写入或入队操作：同步表示调用返回时传输已完成；异步表示仍在等待或进行，常用中断、回调、信号或轮询判断完成；缓冲则先复制并合并多份数据，以摊薄开销或平滑抖动。典型组合如下。

组合 写入例子与取舍 读取例子与取舍
同步、无缓冲 经GPIO的PIO连续输出，不需额外FIFO，抖动小，但不能摊薄写入开销。 阻塞read、fread、SPI读取或共享内存零拷贝。
同步、有缓冲 fwrite或FIFO入队，超过水位后阻塞地突发输出；突发抖动可能导致错过截止时间。 带缓存的阻塞读，适合有空间局部性的访问。
异步、无缓冲 DMA或共享内存零拷贝，注意数据冒险和竞争。 共享内存零拷贝，同样要考虑竞争。
异步、有缓冲 先入FIFO，再由其他机制输出。 aio_read或DMA，以较大块读入来摊薄等待时间。

对于拉取、消费、读取或出队，同步意味着返回时接收完成，异步意味着尚未完成；缓冲指一次搬入比请求更大的块。I/O未必原子，因此经常需要锁；如果各执行上下文拥有独立通道，可能避免共享竞争：

  • 非原子写入、只有共享通道，例如UART：需要把整个事件的多个字段锁在同一事务里。
  • 非原子写入、多个通道，例如多UART：若下层把每个线程及ISR映射到自己的通道，可避免彼此交错。
  • 原子写入、单通道，例如native_sim或DMA：可先拼接再一次写出，也可用锁包住分字段写；是否需要锁由接口保证决定。
  • 原子写入、多通道，例如多通道DMA：原文给出免锁的分通道事件输出设计。
lock(); emit(a); emit(b); emit(c); release(); /* 共享通道 */
emit(a, thread_id); emit(b, thread_id); emit(c, thread_id); /* 分通道 */
emit(a ## b ## c); /* 概念示意：拼接到缓冲 */
lock(); emit(a); emit(b); emit(c); release(); /* 不额外拼接 */
emit(a ## b ## c, thread_id); /* 原子写入且分通道 */

这些是原文解释I/O机制的伪代码，##在这里表达拼接思路，不是可直接放进运行时C代码的字符串拼接实现。

对象跟踪

内核也可维护对象列表，用来观察使用情况。原文列出的列表头包括：

struct k_timer *_track_list_k_timer;
struct k_mem_slab *_track_list_k_mem_slab;
struct k_sem *_track_list_k_sem;
struct k_mutex *_track_list_k_mutex;
struct k_stack *_track_list_k_stack;
struct k_msgq *_track_list_k_msgq;
struct k_mbox *_track_list_k_mbox;
struct k_pipe *_track_list_k_pipe;
struct k_queue *_track_list_k_queue;
struct k_event *_track_list_k_event;

这些全局变量指向对应列表头，用SYS_PORT_TRACK_NEXT遍历。以下为遍历已初始化互斥量的原例：

struct k_mutex *cur = _track_list_k_mutex;
while (cur != NULL) {
    /* 在此处理当前对象 */
    cur = SYS_PORT_TRACK_NEXT(cur);
}

启用CONFIG_TRACING_OBJECT_TRACKING后，可用各类跟踪配置分别控制列表，例如关闭CONFIG_TRACING_SEMAPHORE便不跟踪信号量。它复用跟踪基础设施，所以配置归在Tracing下。遍历代码仍需考虑应用运行中的对象生命周期，不应由这个简例推导出任意并发访问都安全。

原版API参考分组

下面是文档源文件列出的全部API分组。它们由Doxygen生成，保留原版链接供查签名和参数；本篇定位为完整跟踪教程及示例整理，不展开为整套生成API手册。

静态审核、版本与结果边界

本文面向 Zephyr v4.4.0；native_sim 示例 ABI 为 ILP32，SDK_VERSION 为 1.0.1。CTF 读取命令和目录输入依据 Babeltrace2 v2.1.2 官方手册；示例输出的 metadata 与 trace stream 必须来自同一版本。所有代码和命令均为静态教程内容，未安装、构建、烧录或执行；本文不报告实际 trace 解析结果，也未验证 UART/USB/RTT 硬件吞吐。

native_sim不模拟特定板卡，模拟时间可以与主机墙钟解耦。当前CTF头的普通uint32_t时间戳没有在所核头部映射为时钟类，不能仅凭这个字段就声称测得真实板级延迟、调度精度或绝对时间。同步输出、缓冲大小、事件丢失或截断也会影响观察；实际验收需保留构建配置和工具版本。

Percepio 工具能力说明保留上游文档注明的时间背景，不构成当前商业授权承诺；板卡、地址、缓冲容量等占位符需按目标环境替换。

作者、来源与许可

Zephyr Project；原页页脚署名为“© Copyright 2015-2026 Zephyr Project members and individual contributors”。示例main.c：Copyright (c) 2019 Intel Corporation、Copyright (c) 2012–2014 Wind River Systems, Inc.；USB共用CMake：Copyright (c) 2023 Nordic Semiconductor ASA；USB捕获脚本：Copyright (c) 2019 Intel Corporation。Zephyr仓库根目录提供 Apache License 2.0；官方 LICENSING.rst说明其列出不受Apache-2.0覆盖的导入或复用组件及对应文件路径，其中未列出 doc/services/tracing/index.rst；结合根LICENSE与该例外清单，可推定该文档处于项目级Apache-2.0许可范围。这是对仓库许可结构的推定，不是页面上的单独许可标识。原页面页脚本身列的是版权声明，没有单页SPDX标识。示例代码文件另有明确Apache-2.0 SPDX，随文附Zephyr仓库根LICENSE全文：LICENSE-Apache-2.0.txt。本文区分文档与代码许可对象，不把代码文件标识当作页面页脚内容。

Babeltrace2手册署名Philippe Proulx，2017–2024，源文件许可CC BY-SA4.0；本篇仅核对并链接其格式/命令事实，未搬运该手册全文。示意图为未完纪原创。各配置与程序均按原许可按现状提供，本稿未作运行保证。

© 版权声明
文章版权归作者所有，未经允许请勿转载。
THE END
技术译文
# Zephyr# 嵌入式# CTF# Babeltrace2# 线程# 信号量
喜欢就支持一下吧
点赞0 分享
彩雨伞的头像-未完纪钻石会员
Self-introduction-未完纪
Self-introduction
Self-introduction
11天前 73
使用宝塔为 AList 配置反向代理与 HTTPS-未完纪
使用宝塔为 AList 配置反向代理与 HTTPS
使用宝塔为 AList 配置反向代理与 HTTPS
6天前 59
用 WireMock 和 MockServer 隔离 Micronaut 外部 REST 依赖-未完纪
用 WireMock 和 MockServer 隔离 Micronaut 外部 REST 依赖
用 WireMock 和 MockServer 隔离 Micronaut 外部 REST 依赖
16小时前 58
新一代垃圾回收器 ZGC 的探索与实践：重读美团 JDK 11 调优案例-未完纪
新一代垃圾回收器 ZGC 的探索与实践：重读美团 JDK 11 调优案例
新一代垃圾回收器 ZGC 的探索与实践：重读美团 JDK 11 调优案例
4天前 58
注册区块变体，同时在插入器中隐藏它-未完纪
注册区块变体，同时在插入器中隐藏它
注册区块变体，同时在插入器中隐藏它
5天前 57
AingDesk：在电脑上部署 DeepSeek-未完纪
AingDesk：在电脑上部署 DeepSeek
AingDesk：在电脑上部署 DeepSeek
6天前 57
相关推荐
新一代垃圾回收器 ZGC 的探索与实践：重读美团 JDK 11 调优案例-未完纪
新一代垃圾回收器 ZGC 的探索与实践：重读美团 JDK 11 调优案例
新一代垃圾回收器 ZGC 的探索与实践：重读美团 JDK 11 调优案例
4天前 58
用 WireMock 和 MockServer 隔离 Micronaut 外部 REST 依赖-未完纪
用 WireMock 和 MockServer 隔离 Micronaut 外部 REST 依赖
用 WireMock 和 MockServer 隔离 Micronaut 外部 REST 依赖
16小时前 58
注册区块变体，同时在插入器中隐藏它-未完纪
注册区块变体，同时在插入器中隐藏它
注册区块变体，同时在插入器中隐藏它
5天前 57
从用户序列到扩展规律：Meta 广告排序的多阶段架构-未完纪
从用户序列到扩展规律：Meta 广告排序的多阶段架构
从用户序列到扩展规律：Meta 广告排序的多阶段架构
5天前 56
用维度表加速字符串聚合-未完纪
用维度表加速字符串聚合
用维度表加速字符串聚合
6天前 55
用内部审计器测试数百个网页的 Cookie 行为-未完纪
用内部审计器测试数百个网页的 Cookie 行为
用内部审计器测试数百个网页的 Cookie 行为
5天前 55
评论 抢沙发

请登录后发表评论

    暂无评论内容
