本 Notebook 展示如何构建多模态检索增强生成（RAG）系统：使用 ColQwen2 检索文档，用 MonoQwen2-VL-v0.1 重排，再让 Qwen2-VL 视觉语言模型（VLM）生成答案。它们共同把文本型文档与视觉数据结合起来，改善查询响应。引入量化 VLM 后，这个 Notebook 针对单张消费级 GPU 的使用场景进行了优化。
这里不依赖复杂的 OCR 文档处理流水线，而是让文档检索模型直接根据用户问题找到最相关的文档，使系统更容易扩展，也更高效。
本教程延续了上一篇 使用文档检索（ColPali）与视觉语言模型构建多模态 RAG 的思路。尚未阅读的读者，建议先了解该 Notebook。

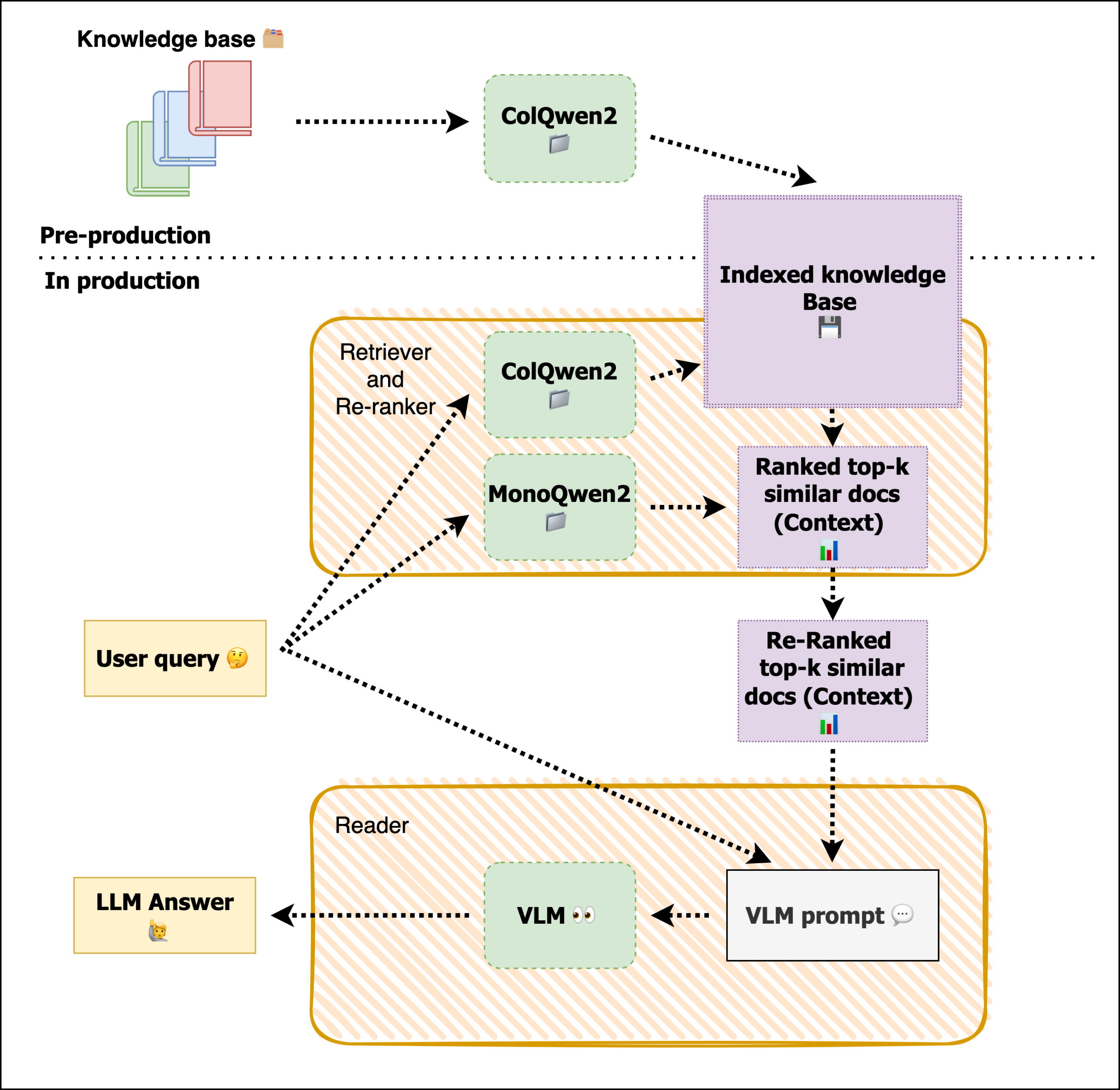

此流程图受到 Aymeric Roucher 在 高级 RAG 和 RAG 评估 配方中相关工作的启发。
1. 安装依赖
首先安装项目所需的基础库。
!pip install -U -q byaldi pdf2image qwen-vl-utils transformers bitsandbytes peft
# Tested with byaldi==0.0.7, pdf2image==1.17.0, qwen-vl-utils==0.0.8, transformers==4.46.3!pip install -U -q rerankers[monovlm]2. 加载数据集
本 Notebook 使用 Our World in Data 的图表与地图。该站提供大量可公开访问的数据和可视化资料；这里聚焦于预期寿命数据。
为了便于使用，作者从中整理了一个较小的示例数据集。
这里仅选择几个样本作演示。在真实场景中，可以处理规模大得多的视觉数据集，进一步增强模型能力。
数据引用：
Saloni Dattani, Lucas Rodés-Guirao, Hannah Ritchie, Esteban Ortiz-Ospina and Max Roser (2023) - “Life Expectancy” Published online at OurWorldinData.org. Retrieved from: 'https://ourworldindata.org/life-expectancy' [Online Resource]from datasets import load_dataset
dataset = load_dataset("sergiopaniego/ourworldindata_example", split='train')下载视觉数据后，将其保存到本地，供后续 RAG 系统建立文件索引。这样文档检索模型 ColQwen2 才能高效处理与使用这些视觉内容。此外，把图像缩小到 448×448，以减少内存占用、加快处理；大规模运行时，这一点尤为重要。
import os
from PIL import Image
def save_images_to_local(dataset, output_folder="data/"):
os.makedirs(output_folder, exist_ok=True)
for image_id, image_data in enumerate(dataset):
image = image_data['image']
if isinstance(image, str):
image = Image.open(image)
image = image.resize((448, 448))
output_path = os.path.join(output_folder, f"image_{image_id}.png")
image.save(output_path, format='PNG')
print(f"Image saved in: {output_path}")
save_images_to_local(dataset)接下来加载图像，探索数据并了解视觉内容。
import os
from PIL import Image
def load_png_images(image_folder):
png_files = [f for f in os.listdir(image_folder) if f.endswith('.png')]
all_images = {}
for image_id, png_file in enumerate(png_files):
image_path = os.path.join(image_folder, png_file)
image = Image.open(image_path)
all_images[image_id] = image
return all_images

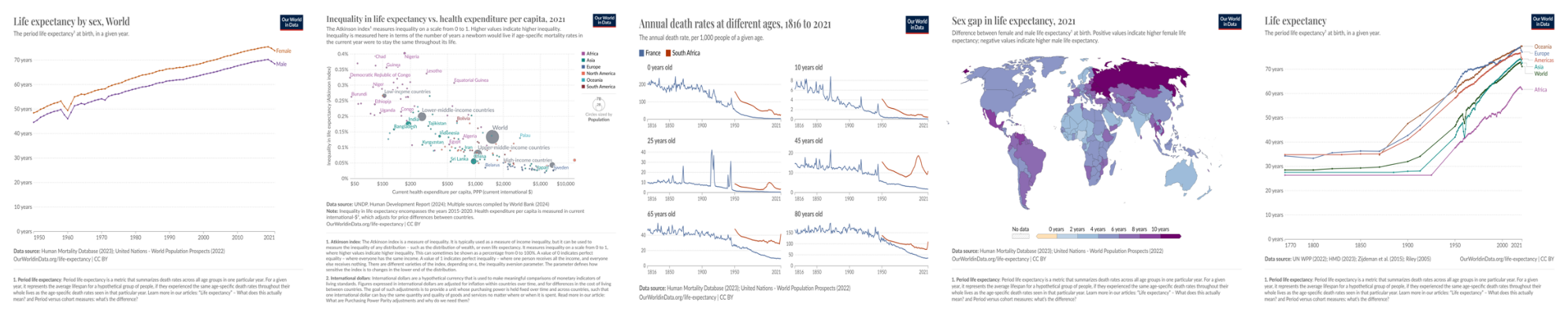

all_images = load_png_images("/content/data/")显示几个样本，了解数据的结构、格式与布局。
import matplotlib.pyplot as plt
fig, axes = plt.subplots(1, 5, figsize=(20, 15))
for i, ax in enumerate(axes.flat):
img = all_images[i]
ax.imshow(img)
ax.axis('off')
plt.tight_layout()
plt.show()
3. 初始化 ColQwen2 多模态文档检索模型
数据准备好后，初始化文档检索模型。它负责从原始图像中提取相关信息，并针对查询返回适当的文档。
借助该模型，可以增强系统的对话能力。
这里使用 Byaldi。开发者将其描述为 RAGatouille 的小型姊妹项目：它对 ColPali 仓库做了简单封装，让用户可以通过熟悉的 API 使用 ColPALI 这类后期交互多模态模型。
本项目具体采用 ColQwen2。
还可以通过 ViDore 视觉文档检索基准，了解表现优秀的检索器。
首先，从检查点加载模型。
from byaldi import RAGMultiModalModel
docs_retrieval_model = RAGMultiModalModel.from_pretrained("vidore/colqwen2-v1.0")然后指定图像所在的文件夹，直接通过文档检索模型建立索引。这使模型能够处理并组织文档，以便高效响应后续查询。
docs_retrieval_model.index(
input_path="data/",
index_name="image_index",
store_collection_with_index=False,
overwrite=True
)4. 检索文档并用重排器重新排序
初始化完成后，提交一个用户问题，查看模型检索出的相关文档。
模型先按与问题的相关程度返回排序结果，然后再用重排器改善检索流程。
先试一次查询：
text_query = 'How does the life expectancy change over time in France and South Africa?'
results = docs_retrieval_model.search(text_query, k=3)
results原示例输出
[{'doc_id': 2, 'page_num': 1, 'score': 18.625, 'metadata': {}, 'base64': None},
{'doc_id': 11, 'page_num': 1, 'score': 16.5, 'metadata': {}, 'base64': None},
{'doc_id': 1, 'page_num': 1, 'score': 16.375, 'metadata': {}, 'base64': None}]接下来查看模型具体检索了哪些文档图像，了解与查询对应的视觉内容，以及模型如何选择相关信息。
def get_grouped_images(results, all_images):
grouped_images = []
for result in results:
doc_id = result['doc_id']
page_num = result['page_num']
grouped_images.append(all_images[doc_id])
return grouped_images

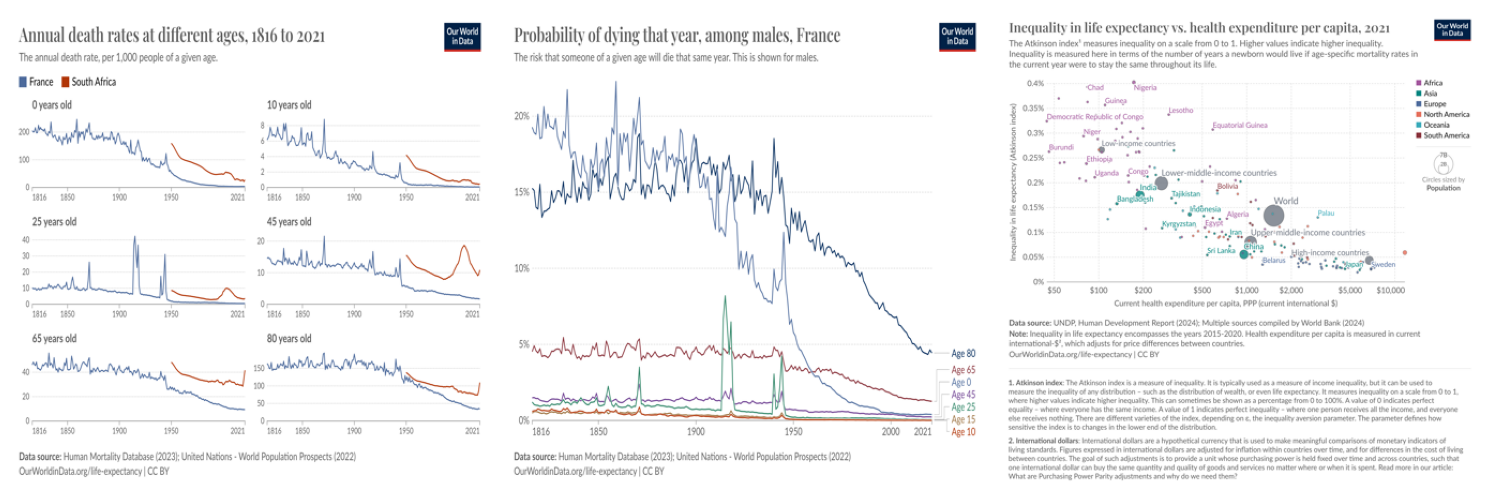

grouped_images = get_grouped_images(results, all_images)进一步观察检索到的文档，检查它们包含的信息，并评估其与问题的相关性和内容质量。
import matplotlib.pyplot as plt
fig, axes = plt.subplots(1, 3, figsize=(15, 10))
for i, ax in enumerate(axes.flat):
img = grouped_images[i]
ax.imshow(img)
ax.axis('off')
plt.tight_layout()
plt.show()
这些检索结果包含与问题有关的数据。
接下来初始化重排模型，使用 rerankers 模块。
from rerankers import Reranker
ranker = Reranker("monovlm", device='cuda')重排器需要 base64 格式的图像，因此先转换图像，再进行重排。
import base64
from io import BytesIO
def images_to_base64(images):
base64_images = []
for img in images:
buffer = BytesIO()
img.save(buffer, format="JPEG")
buffer.seek(0)
img_base64 = base64.b64encode(buffer.getvalue()).decode("utf-8")
base64_images.append(img_base64)
return base64_images
base64_list = images_to_base64(grouped_images)再次把 text_query 和图像列表交给重排器，让它改善检索上下文。这次不再返回之前的 3 个文档，而只返回 1 个。从原示例结果可以看到，模型给其中一张图像分配了明显更高的分数，从而调整了此前的排序。
results = ranker.rank(text_query, base64_list)def process_ranker_results(results, grouped_images, top_k=3, log=False):
new_grouped_images = []
for i, doc in enumerate(results.top_k(top_k)):
if log:
print(f"Rank {i}:")
print("Document ID:", doc.doc_id)
print("Document Score:", doc.score)
print("Document Base64:", doc.base64[:30] + '...')
print("Document Path:", doc.image_path)
new_grouped_images.append(grouped_images[doc.doc_id])
return new_grouped_images
new_grouped_images = process_ranker_results(results, grouped_images, top_k=1, log=True)原示例输出
Rank 0:
Document ID: 0
Document Score: 0.99609375
Document Base64: /9j/4AAQSkZJRgABAQAAAQABAAD/2w...
Document Path: None
完成后，就可以加载 VLM，生成用户问题的答案。
5. 初始化用于问答的视觉语言模型
这里使用 Qwen2_VL 执行视觉问答。
可以查看开放 VLM 排行榜，了解最新进展。
首先从预训练检查点加载模型，并放到 GPU 上运行。
本 Notebook 使用模型的量化版本，优化内存占用与处理速度。这对消费级 GPU 尤其重要：量化可以降低模型的内存需求，在保持当前任务表现的同时提高效率。
from transformers import Qwen2VLForConditionalGeneration, Qwen2VLProcessor, BitsAndBytesConfig
from qwen_vl_utils import process_vision_info
import torch
# BitsAndBytesConfig int-4 config
bnb_config = BitsAndBytesConfig(
load_in_4bit=True,
bnb_4bit_use_double_quant=True,
bnb_4bit_quant_type="nf4",
bnb_4bit_compute_dtype=torch.bfloat16
)
# Load model and tokenizer
vl_model = Qwen2VLForConditionalGeneration.from_pretrained(
"Qwen/Qwen2-VL-7B-Instruct",
device_map="auto",
torch_dtype=torch.bfloat16,
quantization_config=bnb_config
)
vl_model.eval()接下来初始化 VLM 的处理器。指定图像的最小和最大像素数量，以控制图像输入对 GPU 内存的占用。像素越多，占用通常越大，因此需要在性能与显存容量之间取得平衡。
有关通过调整图像分辨率改善性能的细节，见对应文档。
min_pixels = 224*224
max_pixels = 448*448
vl_model_processor = Qwen2VLProcessor.from_pretrained(
"Qwen/Qwen2-VL-7B-Instruct",
min_pixels=min_pixels,
max_pixels=max_pixels
)6. 组合 VLM 并测试系统
所有组件加载后，就可以组合系统。首先构造对话结构，传入检索得到的图像和用户问题。这个步骤具有较强的可定制性，可以根据需要调整交互方式，并尝试不同输入与输出。
chat_template = [
{
"role": "user",
"content": [
{
"type": "image",
"image": new_grouped_images[0],
},
{
"type": "text",
"text": text_query
},
],
}
]应用对话模板，为模型交互准备输入。
text = vl_model_processor.apply_chat_template(
chat_template, tokenize=False, add_generation_prompt=True
)然后处理输入，使格式满足 VLM 的要求。这一步使模型能够根据所提供的数据生成答案。
image_inputs, _ = process_vision_info(chat_template)
inputs = vl_model_processor(
text=[text],
images=image_inputs,
padding=True,
return_tensors="pt",
)
inputs = inputs.to("cuda")现在可以生成答案，观察系统如何利用处理后的输入、用户问题和检索图像作出响应。
generated_ids = vl_model.generate(**inputs, max_new_tokens=500)模型生成输出后，再进行后处理，得到最终答案。
generated_ids_trimmed = [
out_ids[len(in_ids) :] for in_ids, out_ids in zip(inputs.input_ids, generated_ids)
]
output_text = vl_model_processor.batch_decode(
generated_ids_trimmed, skip_special_tokens=True, clean_up_tokenization_spaces=False
)print(output_text[0])原示例输出
The life expectancy in France has increased over time, while the life expectancy in South Africa has decreased over time.
7. 组合完整流水线
将整个处理过程封装为一个方法，便于在后续应用中复用。
def answer_with_multimodal_rag(vl_model, docs_retrieval_model, vl_model_processor, grouped_images, text_query, retrival_top_k, reranker_top_k, max_new_tokens):
results = docs_retrieval_model.search(text_query, k=retrival_top_k)
grouped_images = get_grouped_images(results, all_images)
base64_list = images_to_base64(grouped_images)
results = ranker.rank(text_query, base64_list)
grouped_images = process_ranker_results(results, grouped_images, top_k=reranker_top_k)
chat_template = [
{
"role": "user",
"content": [
{"type": "image", "image": image} for image in grouped_images
] + [
{"type": "text", "text": text_query}
],
}
]
# Prepare the inputs
text = vl_model_processor.apply_chat_template(chat_template, tokenize=False, add_generation_prompt=True)
image_inputs, video_inputs = process_vision_info(chat_template)
inputs = vl_model_processor(
text=[text],
images=image_inputs,
padding=True,
return_tensors="pt",
)
inputs = inputs.to("cuda")
# Generate text from the vl_model
generated_ids = vl_model.generate(**inputs, max_new_tokens=max_new_tokens)
generated_ids_trimmed = [
out_ids[len(in_ids):] for in_ids, out_ids in zip(inputs.input_ids, generated_ids)
]
# Decode the generated text
output_text = vl_model_processor.batch_decode(
generated_ids_trimmed, skip_special_tokens=True, clean_up_tokenization_spaces=False
)
return output_text下面运行完整 RAG 流水线的调用示例。
output_text = answer_with_multimodal_rag(
vl_model=vl_model,
docs_retrieval_model=docs_retrieval_model,
vl_model_processor=vl_model_processor,
grouped_images=grouped_images,
text_query='What is the overall trend in life expectancy across different countries and regions?',
retrival_top_k=3,
reranker_top_k=1,
max_new_tokens=500
)
print(output_text[0])原示例输出
The overall trend in life expectancy across different countries and regions is an increase over time.
import torch
torch.cuda.empty_cache()
torch.cuda.synchronize()
print(f"GPU allocated memory: {torch.cuda.memory_allocated() / 1024**3:.2f} GB")
print(f"GPU reserved memory: {torch.cuda.memory_reserved() / 1024**3:.2f} GB")原示例输出
GPU allocated memory: 13.93 GB
GPU reserved memory: 14.59 GB
至此，原示例已组合出一条 RAG 流水线：它整合文档检索模型与视觉语言模型，并针对单张消费级 GPU 进行了优化，可根据用户问题及相关文档生成响应。
其中的重排步骤进一步细化文档检索过程，旨在提高结果相关性，改善系统整体表现。
8. 继续探索
如需进一步学习，可以阅读上一篇 使用文档检索（ColPali）与视觉语言模型构建多模态 RAG 的结论、结果和经验，加深对多模态 RAG 系统的理解。
