在多维规则网格上比较插值并处理批次输出

本文译写自 SciPy 1.18.0 官方教程《Multivariate data interpolation on a regular grid》，原文由 SciPy 文档贡献者维护，页面没有单独个人署名或明确首次发表日期。以下示例需要 NumPy、SciPy 和 Matplotlib；代码与标注为“原文输出”的结果经过静态核对，本次没有执行计算或绘图。

规则网格不要求每条轴等间距

如果手中的 N 维数据落在一个规则网格上，可以使用 RegularGridInterpolator 插值。它支持最近邻、线性以及奇数阶张量积样条等方法。更严格地说，它处理的是直线网格（rectilinear grid）：由各坐标轴的一维节点组合而成，轴内相邻节点的距离可以不相等，各维度上的节点数也可以不同。

下面用已知的二维函数生成数据，然后在更密集的网格上比较插值和真值。这样的比较能够说明这个函数上的效果，但不能推出某一种方法对所有数据都最好。

import numpy as np
import matplotlib.pyplot as plt
from scipy.interpolate import RegularGridInterpolator

def F(u, v):
    return u * np.cos(u * v) + v * np.sin(u * v)

fit_points = [np.linspace(0, 3, 8), np.linspace(0, 3, 11)]
values = F(*np.meshgrid(*fit_points, indexing='ij'))

两个输入轴都从 0 到 3，一个有 8 个节点，一个有 11 个节点。indexing='ij' 使数组前两维对应这两个轴。接着构造 80×80 的查询网格，并用原函数计算真值：

ut, vt = np.meshgrid(np.linspace(0, 3, 80),
                     np.linspace(0, 3, 80), indexing='ij')
true_values = F(ut, vt)
test_points = np.array([ut.ravel(), vt.ravel()]).T

创建一个插值器，在调用时指定方法，把查询结果还原成二维数组：

interp = RegularGridInterpolator(fit_points, values)
fig, axes = plt.subplots(2, 3, figsize=(10, 6))
axes = axes.ravel()
fig_index = 0
for method in ['linear', 'nearest', 'slinear', 'cubic', 'quintic']:
    im = interp(test_points, method=method).reshape(80, 80)
    axes[fig_index].imshow(im)
    axes[fig_index].set_title(method)
    axes[fig_index].axis("off")
    fig_index += 1
axes[fig_index].imshow(true_values)
axes[fig_index].set_title("True values")
fig.tight_layout()
fig.show()

原文配图显示：在这个光滑函数上，高阶样条更接近真值，不过比线性或最近邻更费计算；slinear 与 linear 的插值结果相符。如果数据让样条产生振铃，可以考虑 method="pchip"：它使用各维度上的 PchipInterpolator，组合成 PCHIP 的张量积。

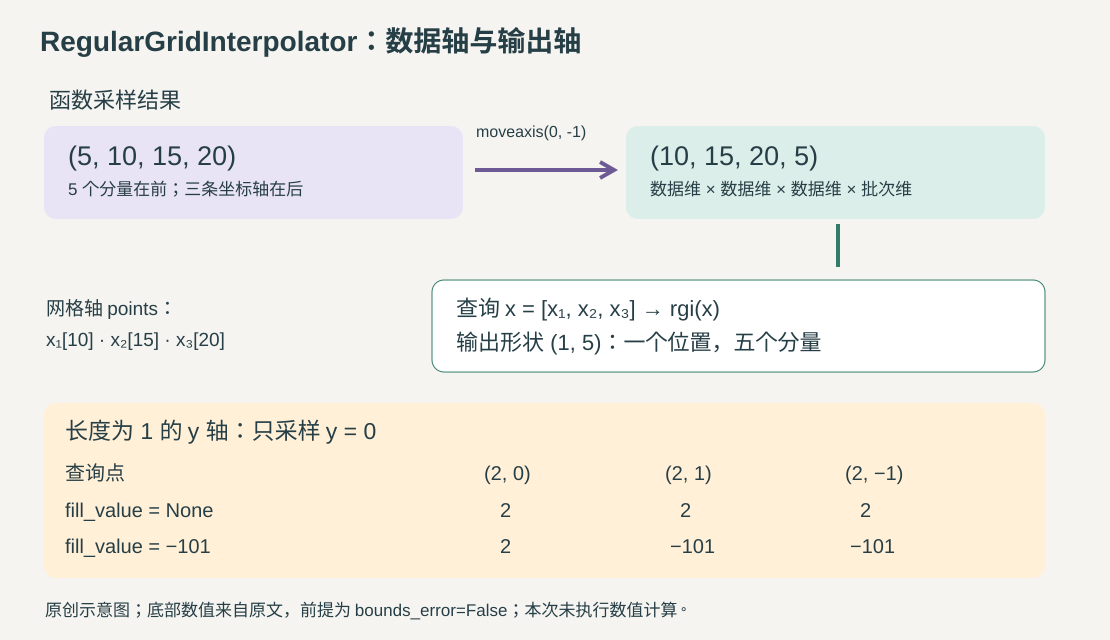

原文的六面板比较图可在SciPy 原图查看。本稿配图是后面的轴与批次示意图，未重新运行上述绘图代码，也未制作伪造的数值结果图。

函数接口与对象接口

如果不想显式创建类实例，可以用便利函数 interpn。教程用下面两种写法说明等价关系：

from scipy.interpolate import interpn

rgi = RegularGridInterpolator(fit_points, values)
result_rgi = rgi(test_points)

result_interpn = interpn(fit_points, values, test_points)
np.allclose(result_rgi, result_interpn, atol=1e-15)
# 原文输出：
# True

这里比较的是两种接口默认的线性插值结果，绝对容差为 1e-15。它没有比较不同插值策略，也不是本次环境中的测试报告。

只有一个节点的轴如何处理区间外查询

数据有时实际上位于 N 维空间中的一个 N−1 维子空间，也就是某个网格轴长度只有 1。沿着这条轴的外推行为由 fill_value 控制：

x = np.array([0, 5, 10])
y = np.array([0])
data = np.array([[0], [5], [10]])

rgi = RegularGridInterpolator((x, y), data,
                              bounds_error=False, fill_value=None)
rgi([(2, 0), (2, 1), (2, -1)])
# 原文输出：array([2., 2., 2.])

rgi.fill_value = -101
rgi([(2, 0), (2, 1), (2, -1)])
# 原文输出：array([2., -101., -101.])

在这个例子里，bounds_error=False 允许查询区间外的点。当 fill_value=None 时，沿单点轴外推，所以三个查询得到同样的值 2；改成 -101 后，只有轴上的查询仍为 2，其余返回填充值。这个例子不能被理解为任意维度的外推都等价于边缘常数延伸。

原文另外提醒：若输入维度使用难以直接比较的单位，数值量级又相差很多，插值可能出现数值伪影。应考虑先缩放坐标数据，再插值。

向量输出放在尾部批次维度

现在设函数的输入和输出都是向量，即 f(x)=y，且 x 与 y 的长度不必相同。我们希望在 x 的网格上采样并一起插值多个输出分量。RegularGridInterpolator 允许 values 带尾部维度，正好可以表示这些批次分量。

它将 values 的前 N 维解释成数据维度，对应输入网格；其后的维度才是批次轴。这与很多 NumPy 广播场景中前导批次维度的习惯不同，不能把分量维随意放在开头。

n = 5  # 批次分量数

# 建立三维网格
x1 = np.linspace(-np.pi, np.pi, 10)
x2 = np.linspace(0.0, np.pi, 15)
x3 = np.linspace(0.0, np.pi/2, 20)
points = (x1, x2, x3)

def f(x1, x2, x3, n):
    lst = [np.sin(np.pi*x1/2) * np.exp(x2/2) + x3 + i
           for i in range(n)]
    return np.asarray(lst)

X1, X2, X3 = np.meshgrid(x1, x2, x3, indexing="ij")
values = f(X1, X2, X3, n)
values.shape
# 原文输出：(5, 10, 15, 20)

# 把批次分量轴移动到最后
values = np.moveaxis(values, 0, -1)
values.shape
# 原文输出：(10, 15, 20, 5)
rgi = RegularGridInterpolator(points, values)

x = np.asarray([0.2, np.pi/2.1, np.pi/4.1])
rgi(x).shape
# 原文输出：(1, 5)

这里的五个函数在同一个三维网格上求值。原始函数返回的形状是 (5,10,15,20)，移动轴后才成为插值器所需的 (10,15,20,5)。查询一个三维坐标时，返回形状为 (1,5)，包含五个分量。

也可以有多个批次维度。结果形状来自查询点的形状再接上批次形状；在这个单点特例中，查询按一个点处理，因此前部为 (1,)，后面接 (5,)。对通常的查询数组来说，最后一维是坐标分量，不直接保留成输出的数据轴。

等间距笛卡尔网格的另一个选择

对于整数坐标的笛卡尔网格，例如图像重采样，规则网格插值器不一定是最合适的选择，可以考虑 scipy.ndimage.map_coordinates。如果数据坐标是浮点数，但各轴都等间距，可以把它包装成类似 RegularGridInterpolator 的接口。

下面是原文给出的简化包装，源自 Johannes Buchner 的 regulargrid 包。它把物理坐标映射成像素索引坐标：

from scipy.ndimage import map_coordinates

class CartesianGridInterpolator:
    def __init__(self, points, values, method='linear'):
        self.limits = np.array([[min(x), max(x)] for x in points])
        self.values = np.asarray(values, dtype=float)
        self.order = {'linear': 1, 'cubic': 3, 'quintic': 5}[method]

    def __call__(self, xi):
        """
        xi 是一组点；每个点包含 ndim 维空间中的坐标。
        """
        # 转成 map_coordinates 所需的坐标排列
        xi = np.asarray(xi).T

        # 将数据坐标转换成像素坐标
        ns = self.values.shape
        coords = [(n-1)*(val - lo) / (hi - lo)
                  for val, n, (lo, hi) in zip(xi, ns, self.limits)]

        return map_coordinates(self.values, coords,
                               order=self.order,
                               cval=np.nan)

各轴上的换算公式是 (n−1)×(坐标−最小值)/(最大值−最小值)。因此这个简化实现要求输入轴升序且等间距；不能把前面允许的不等间距网格直接交给它。它也没有实现前述尾部批次维度的完整接口，不能把所有插值器行为都当作可以互换。

x, y = np.arange(5), np.arange(6)
xx, yy = np.meshgrid(x, y, indexing='ij')
values = xx**3 + yy**3

rgi = RegularGridInterpolator((x, y), values, method='linear')
rgi([[1.5, 1.5], [3.5, 2.6]])
# 原文输出：array([ 9. , 64.9])

cgi = CartesianGridInterpolator((x, y), values, method='linear')
cgi([[1.5, 1.5], [3.5, 2.6]])
# 原文输出：array([ 9. , 64.9])

这个线性例子得到相同结果，但包装使用的是 map_coordinates 的边界条件，因此 cubic 和 quintic 可能与 RegularGridInterpolator 不同。其他边界设置和参数应查阅 map_coordinates 文档。

编者静态审查：示例只构造本地数组并绘图，没有外部下载、秘密或破坏性命令。包装代码没有检验升序、等间距、输入维数或 hi == lo；单点轴会使坐标归一化出现零分母，不能套用前面单点轴的示例。本文保留原简化实现并明确边界，没有声称已经修复或通过运行验证。

来源：SciPy 官方教程。包装代码原始归属：Johannes Buchner / regulargrid。页面版权归 SciPy community；中文译写及原创配图由编者整理。
